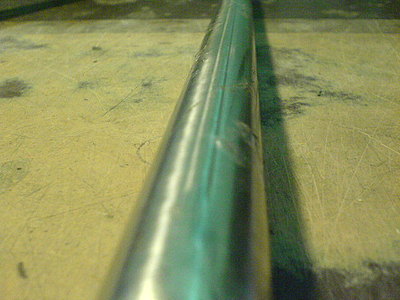

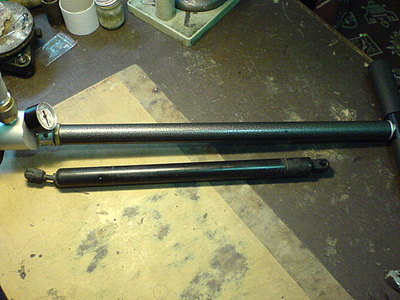

Вот тот выступ, на средней газовой стойке. А это самая толстая стойка, рядом с Хиллом
У нее ход поршня 255мм по сравнению с ходом Хилла 440мм. может
показаться и малым, но в Хилле внутри еще находится ступень, которая
"пожирает" обьем первой, а тут можно использовать весь обьем этой
газовой стойки, при условии, что насос будет "двухстволка" или
V-образный. Осталось найти трубку на вторую(последнюю) ступень...
RICCI 19-06-2008 17:05
quote: Вместо резинки тефлон, конусное седло под него и забудеш когда клапана ставил
Про
тефлон можно поподробнее, что за материал, а заместо резинок я в дрели
выточу из капролона типа головки от шурупа, и конус будет как раз
кстати.
братушка 19-06-2008 18:11
quote: Про тефлон можно поподробнее, что за материал
Тефлон
или фторопласт, даже не знаю точно. Както читал спор, что ето два
разных материала, сделанных из одного и того же хим. вещества. Как
графит и алмаз, например. Так вот не знаю что точно из них у меня стоит Есть у меня горсть шайб для уплотнения манометров из такого материала, из них и режу и точу. Сам
материал белый, скользкий и плющится пасатижами. Главное температуры не
боится. А вот капралон как насчет тепературы не знаю. Капролоны вроде
тоже разные бывают.
RICCI 19-06-2008 18:27
Вроде пишут что
фторопласт давление не держит, при 200атм течет, а с другой стороны
читал что его ставят в бамовские насосы на большое давление.
quote: Сам материал белый, скользкий и плющится пасатижами. Главное температуры не боится.
Это по описанию похоже фторопласт.
братушка 19-06-2008 19:09
quote: Вроде пишут что фторопласт давление не держит, при 200атм течет
Течет, но меееедленно. А тебе там долго держать не надо, только пока качаеш. Зато с температурой нету проблем и сам по леглу форму принимает. В
общем для такого места самое то. У меня в насосе очень похожей
конструкции клапана. Прошел через несколько вариантов, пока к такой
конструкции на тефлоне (фторопласте) пришол. На входе у меня рез.
колечко на винтике, там не горячо. А на выходе тефлон на винтике в
конусном седле. Черт знает с каких пор их не трогал.
RICCI 19-06-2008 19:58
У капролона
температура плавления 300гра, а давление вроде 400атм держит. Слушай, у
меня родилась такая идея, взять два ножных автомобильных насоса, в один
поставить первую ступень, во второй, вторую, соединить их вместе, и
топчись на месте качая воздух ВД, и конструкция не сложная и не большая.
Mehanic 19-06-2008 23:16
А если взять в качестве трубы для второй ступени гладкий стволик 4.5 так это ж можно столько МегаПаскалев накачать . Будет компрессор - Смерть резервуарам .
Mehanic 19-06-2008 23:17
quote:Originally posted by RICCI: Слушай,
у меня родилась такая идея, взять два ножных автомобильных насоса, в
один поставить первую ступень, во второй, вторую, соединить их вместе, и
топчись на месте качая воздух ВД, и конструкция не сложная и не
большая.
Это тренажер для ног, а можно еще сделать для пресса и для бицепсов .
Konstantin_E 19-06-2008 23:37
quote: А если взять в качестве трубы для второй ступени гладкий стволик 4.5 так это ж можно столько МегаПаскалев накачать
Кажется очень много. Но медленно и печально А где взять такую трубочку?
Mehanic 20-06-2008 12:02
В купле-продаже, там для Дроздов делают и продают. По хорошему, думаю у них можно заказать и любого другого диаметра.
Konstantin_E 20-06-2008 12:14
Если делают
конечно... Тогда интересно будет. Сначала поищу так, из чего можно
использовать. Вон, газовая стойка оказалась тоже не одного размера
бывает
Бармалей 20-06-2008 01:59
quote:Originally posted by братушка: А теперь давай посчитаем вслух. Допустим надо докачать резик 180 кубиков со 100 до 200 бар. Как у тебя. Значит надо вкачать 18000 см3 атмосферного. Здесь
(в конкретном случае) 1-я степен Ф16 при ходе 12см имее объем 24см3.
Если подать, ну скажем 20бар от холодильного компрессора, то при каждом
качке будет вкачиваться в резик 480см3. И всего нужно будет 38 качков.
Против твоих 2х180. А ведь можно и объем 1-й степени увеличить и компрессором больше давать и добивать резик качков за 15.
И шестигранник можно не сверлить, а подходящую трубу найти. Идея в данном случае важнее. А человек доказал, что идея работает.
И
насчет простоты: я даже знаю как все ето сделать вообще без токарки,
если трубу на 2-ю степень найти. Только дрель и вообще все на коленке.
Было бы желание.
Компрессор - это уже "модернизация" У домкрата ход гидравлического поршня около 22мм при диаметре 11мм. И если его модернизировать... Объем воздушной части домкрата около 200кубиков.
Инспектор Компрессор греется. Нужны перерывы. А остывает он долго.
Бармалей 20-06-2008 02:03
Только эта...
ребят, в ваших конструкциях еще потребуются влагоотделитель и осушитель.
Воды в воздухе немеряно. Цеолит, или селикагель придется часто менять.
Ведь емкость под осушитель особо большой не сделаешь. Ее, эту емкость
ведь тоже придется накачивать. Можно, конечно и клапана поставить, чтобы осушитель и влагоотделитель оставались под давлением.
Mehanic 20-06-2008 09:07
quote:Originally posted by Konstantin_E: Сначала поищу так, из чего можно использовать.
Можно еще купить длинный ствол от Аникса. Они вроде продаются отдельно.
братушка 20-06-2008 10:31
Для 4,5 подходящий крепкий пруток для поршня найти трудновато будет. 6,35 оптимальней будет
братушка 20-06-2008 10:33
quote: Только эта... ребят, в ваших конструкциях еще потребуются влагоотделитель и осушитель.
Такое нужно в любой конструкции.
RICCI 20-06-2008 10:54
quote: Для 4,5 подходящий крепкий пруток для поршня найти трудновато будет. 6,35 оптимальней будет
Гладкие
стволы на 6,35 бывают? Ребята не ломайте голову шестигранник, как и
другой металл нормально сверлится и полируется, я это сделал дрелью в
тисках.
Konstantin_E 20-06-2008 11:20
quote: Ребята не ломайте голову шестигранник, как и другой металл нормально сверлится и полируется, я это сделал дрелью в тисках.
Тогда
уже проще купить бесшовную трубочку и довести ей поверхность до ума.
Изготовить все самому, это крайняя мера, а пока стоит присматривать от
чего можно подобрать почти готовое.
RICCI 20-06-2008 16:05
quote: Это тренажер для ног, а можно еще сделать для пресса и для бицепсов .
Согласен,
соединить, неприятное с полезным. А как смайлик вставить? Кто-то номер
аськи мой спрашивал, вчера поставил, номер 428517375.
RICCI 20-06-2008 22:29
Сегодня попробовал
накачать пейнтбольный баллон со2 на 20 унций, (хочу забивать в него
150атм и использовать на прямотоке) бодренько накачал 10атм, из под
предохранительной мембраны пошел воздух, завтра запаяю эту дырку, и
продолжу нелёгкий труд накачивателя воздуха.
