можно по подробнее
про переделку домкрата? я думаю повторить, только в роли первой ступени
использовать либо компрессор либо баллон с азотом
angelkrug 06-06-2010 23:15
quote:Originally posted by
santey: по подробнее про переделку домкрата
Был
чертовски загружен, времени совсем не было... потому прошу прощения за
заминку, в понедельник расскажу про свой вариант переделки.
santey 06-06-2010 23:43
Вобщем, сегодня
были получены некоторые успехи при переделке домкрата. Обошелся без
токарных работ. Шток отрезал, оставив 30 мм, верхнюю пробку заварил и
приварил снутри к цилиндру. Немного травит масло из под подпоршневой
полости в резервуар домкрата через резьбу, недожимается прокладка...
Завтра буду герметизировать. Для проверки налил в надпоршневую полость
масло и оставил кубиков 5 воздуха. Отверстие завернул манометром, начал
качать. Накачивает с 5 качков около 300 атм, и как перестаешь качать так
давление примерно за 30 секунд падает... Не до нуля но атмосфер до
20-30. И ещё такой вопрос, какой использовать клапан перед домкратом?
angelkrug 07-06-2010 18:07
Не совсем понял
описанную конструкцию, ну да ладно, у меня всё с токаркой (когда-же я
куплю токарный?...). Первоначально планировал вот такую вставку на
выходе домкрата...

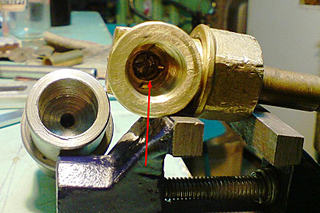

Но
начав с экспериментов ... вставка получилась составная.
В
качестве клапана, оперевшись на советы Ветеранов, поставил резиновое
колечко на винт с конусной головкой.

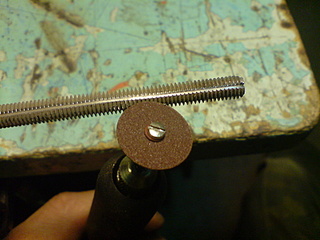

Поперёк
витков винтика, дабы легче проходил воздух, проточена канавка. Также во
все проходные отверстия деталей вставлены шпильки, для уменьшения
мертвых обьёмов, также с канавками.
santey 09-06-2010 19:39
а как расчитать
ширину и глубину канавок под уплотнительные колечки?
Взрывотехник 09-06-2010 21:36
quote:Originally posted by
santey: а как расчитать ширину и глубину канавок под
уплотнительные колечки?
Для расчёта
глубины канавки под резинку берёться размер резинки -30%, то есть имеем
резиновое кольцо 012-016-20 это значит 12 внутренняя поверхность, 16мм
внешняя поверхность 2.0мм толщина. Значить глубина канавки должна быть
1.3-4мм, ширина 2мм
angelkrug 09-06-2010 21:59
quote:Originally posted by
Взрывотехник: Значить глубина канавки должна быть 1.3-4мм
В
смысле 1,3...1,4мм. Хоть буду знать ка это правильно рассчитать, а то
такого нагондобил.., что сборку пришлось проводить с помощью праздно
шатающегося по подвалу коллеги, в качестве нажимной силы-веса.
