Bluecher
18-02-2008 11:08
Вот, попробую выложить гифку на тему огнеметов.
240 x 180

Bluecher
23-07-2008 13:21
Доброго времени суток, уважаемые коллеги!
Вот, подобралось еще немного фотографий японских аппаратов:

click for enlarge 441 X 450  52,0 Kb picture
click for enlarge 450 X 285  44,1 Kb picture
click for enlarge 450 X 415  50,6 Kb picture
OneOfUs
23-07-2008 21:42
Снимков этого аппарата в теме много, а подробностей нет. По-немецки не понимаю, поэтому, так и не понял, как он правильно называется.
click for enlarge 1920 X 1132 633,9 Kb picture
click for enlarge 1140 X 2375 480,6 Kb picture
click for enlarge 1920 X 1133 625,0 Kb picture
click for enlarge 1864 X 1517 413,6 Kb picture
click for enlarge 1920 X 891 570,3 Kb picture
click for enlarge 1920 X 591 395,7 Kb picture
Bluecher
28-07-2008 15:01
quote:
Снимков этого аппарата в теме много, а подробностей нет. По-немецки не понимаю, поэтому, так и не понял, как он правильно называется.

Уважаемый OneOfUs! Этот аппарат называется Flammenwerfer 34, подробности о нем смотрите по этой русскоязычной ссылке: http://www.weltkrieg.ru/weapons/FmW34-41/

Кстати, выложенные Вами фото из музея? Дело в том, что у них этот аппарат установлен вверх ногами. На самом деле его носили шлангом вниз, что хорошо видно на архивных фото.
С уважением.

OneOfUs
29-07-2008 21:55
quote:
Кстати, выложенные Вами фото из музея? Дело в том, что у них этот аппарат установлен вверх ногами.

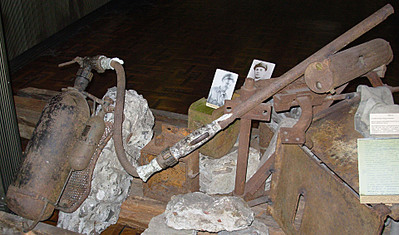

Снимки сделаны в Киевском музее истории ВОВ. А то, что вверх ногами - так это к музейщикам. Там, насколько я помню, даже пояснительной таблички нет.

Купить в интернет магазине с доставкой по всему миру

Сумки

Кепки

Термосы

Планшеты

Новгородец
30-07-2008 23:02
Вот на одном сайте попался - по теме или это ПМВ
click for enlarge 423 X 640  57,0 Kb picture
apple
31-07-2008 11:00
quote:
Originally posted by OneOfUs:
Снимки сделаны в Киевском музее истории ВОВ. А то, что вверх ногами - так это к музейщикам. Там, насколько я помню, даже пояснительной таблички нет.

А зачем? Комплекс "Под юбкой" сразу строился не как музей ВОВ или ВМВ, а - мемориал "Бессмертного подвига" и "Героической победы". Вот когда экспозиция распологалась в Кловском дворце - все было намного интереснее.

Bluecher
01-08-2008 15:01
quote:
Вот на одном сайте попался - по теме или это ПМВ

Это - Первая Мировая. Но всё равно интересно

Новгородец
01-08-2008 21:49
А во ВМВ мог использоваться?

Bluecher
04-08-2008 13:12
quote:
А во ВМВ мог использоваться?

Нет, уже к тому времени давно не применялся.

С уважением

Bluecher
18-09-2008 18:29

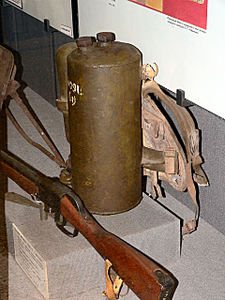

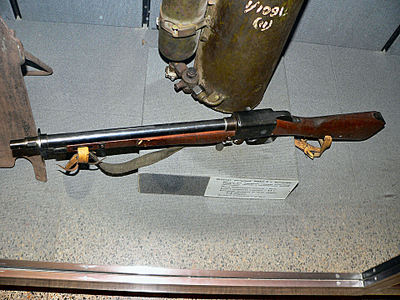

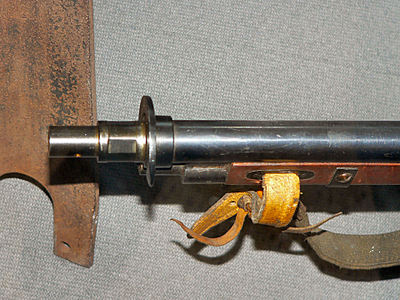

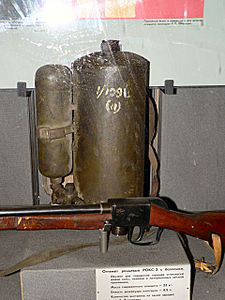

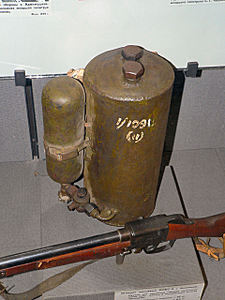

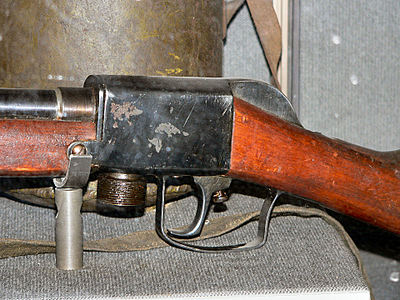

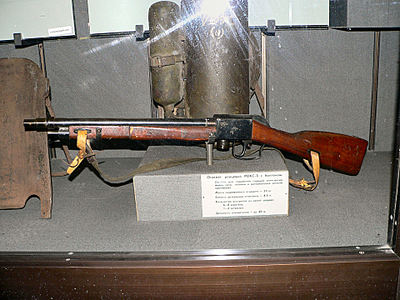

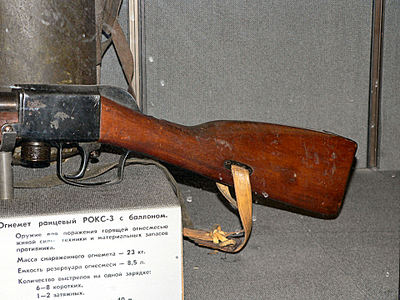

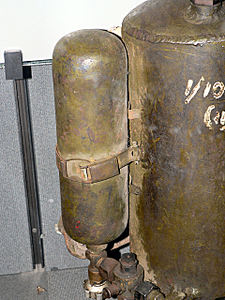

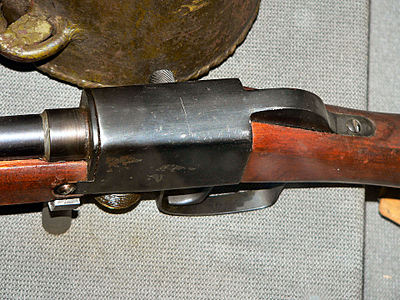

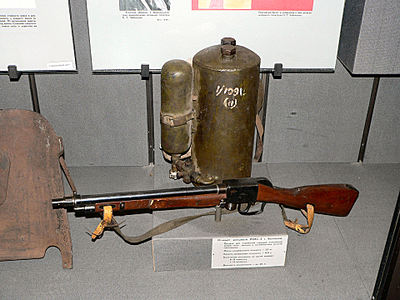

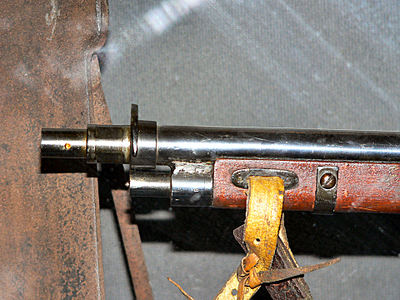

Нашлось некоторое количество хороших фотографий огнемета РОКС-3
Взято отсюда: http://www.primeportal.net/armory/yuri_pasholok/roks-3_flamethrower/

click for enlarge 1920 X 1440 578,2 Kb picture
click for enlarge 1920 X 2560 1013,6 Kb picture
click for enlarge 1920 X 2560 942,5 Kb picture
click for enlarge 1920 X 1440 724,8 Kb picture
click for enlarge 1920 X 1440 636,4 Kb picture
click for enlarge 1920 X 1440 552,6 Kb picture
click for enlarge 1920 X 1440 650,7 Kb picture
click for enlarge 1920 X 1440 605,6 Kb picture
click for enlarge 1920 X 1440 571,5 Kb picture
click for enlarge 1920 X 1440 645,3 Kb picture

Bluecher
18-09-2008 18:34
Далее он же:

click for enlarge 1920 X 2560 847,1 Kb picture
click for enlarge 1920 X 2560 818,6 Kb picture
click for enlarge 1920 X 2560 813,8 Kb picture

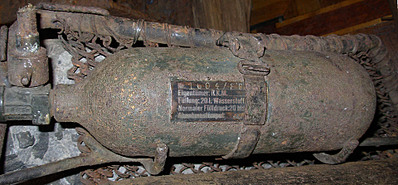

Ну и до кучи - американец и два немца:

click for enlarge 868 X 576 264,9 Kb picture
click for enlarge 377 X 512 54,9 Kb picture
329 x 202

С уважением.

Bluecher
18-10-2008 12:20
Доброго времени суток!

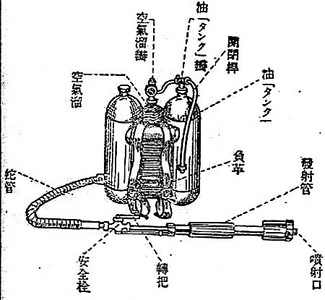

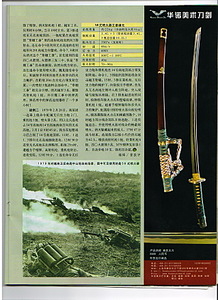

Вот, нашлось еще три "японца":

click for enlarge 1064 X 700 59,3 Kb picture
click for enlarge 766 X 421 84,5 Kb picture
click for enlarge 765 X 1182 63,1 Kb picture

С уважением.

Pul`kin
24-10-2008 17:14
Вопрос специалистам по Flammenwerfer41 mit Strahlpatrone. Огнесмесь воспламенялась специальным патроном(дословно - лучевой патрон) и соответственно существовал какой-то аналог ударно-спускового механизма данного патрона. Может кто просвятит где на данном огнемёте располагались вообще эти патроны. Ведь их вроде как должно быть 10 штук, т.е. по идее должен быть десятизарядный магазин. Но я вот никак не могу понять где он располагался на всей конструкции и как это всё работало. То ли сначала патрон воспламенялся(и горел), а потом уже струя, то ли наоборот...
Может поможете фотками данного "магазина" (если он был).
А то патрон есть, огнемёт есть, а вот How it's made(c) неизвестно...
Заранее спасибо!

Купить в интернет магазине с доставкой по всему миру

Майки

Слюнявчики

Фартуки

Подушки

Bluecher
24-10-2008 18:03

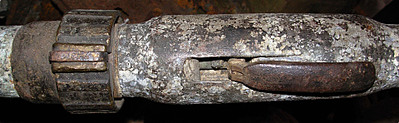

По поводу магазина для воспламеняющих патронов к Flammenwerfer41 mit Strahlpatrone - действительно, таковой был. Как я понимаю, он располагался в наружном трубчатом кожухе, который закрывал брандспойт. Вот фотография и, похоже, на ней показан именно он:
click for enlarge 288 X 590 41,6 Kb picture

Вот, кстати, цитата, взятая отсюда http://www.forum.kamerad.ru/index.php?showtopic=88&st=0&p=609&#entry609 :

"Следующей разработкой стал Flammenwerfer 41 (FmW 41). Его вес составлял уже 22 кг (по другим источникам - 21,3 кг). Его баки представляли собой два цилиндрических контейнера. Этот огнемёт использовал сжатый водород, вместо сжатого азота. Экстремально низкие зимние температуры на Восточном фронте часто становились причиной проблем с воспламенением горючей смеси, поэтому на смену FmW 41 вскоре пришёл модернизированный вариант огнемёта, Flammenwerfer mit Strahlpatrone 41 (огнемёт с запальными патронами). Этот огнемёт имел добавочный магазин с десятью запальными патронами, которые обеспечивали воспламенение горючей смеси во время её продвижения по трубке огнемёта. Запаса горючей смеси огнемёта было достаточно для 10 сек непрерывного ведения огня. В связи с этим весь магазин запальных патронов расходовался на 10 односекундных выстрелов. Естественно, что огнемёт не переставал быть боеспособным после расходования запальных патронов. Данные патроны были лишь вспомогательным средством запала при низких температурах."

С уважением

Bluecher
24-10-2008 18:44

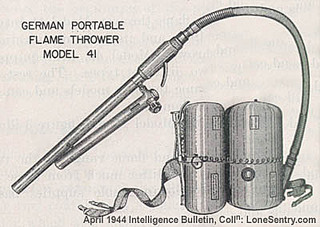

Извините, кажется, я несколько поторопился. Магазин должен был располагаться не ВНУТРИ кожуха, а НАД кожухом. Это был специальный трубчатый магазин, прикрепленный несколько под углом к брандспойту.
click for enlarge 400 X 284  20,7 Kb picture
click for enlarge 540 X 235  31,9 Kb picture
click for enlarge 858 X 360 113,8 Kb picture
click for enlarge 307 X 251  21,7 Kb picture
Pul`kin
24-10-2008 18:55
Спасибо за ответ. Только интересно бы, в принципе, знать работу этого механизма и магазина. Потому как если магазин трубчатый, то тогда ещё более интересно как патроны в нём расположены, как проиходит подача, воспламенение, экстракция. А этого всего нигде нету...
Bluecher
25-10-2008 11:04
К сожалению, подробностей не знаю, могу только предполагать. Вероятно, магазин барабанного типа, причем подача воспламенителей (по внешнему виду - по сути тот же пистолетный патрон, только без пули, если судить по фотографиям) осуществлялась вручную при помощи маховика, расположенного сверху. Спуск, по-моему, происходил автоматически при открывании крана и прохождении горючей жидкости по брандспойту под давлением.
Bluecher
27-10-2008 18:14
Нашлась фотография огнеметчиков - участников Варшавского восстания 1944 года. Вот только ума не приложу, что за аппарат у них?

click for enlarge 980 X 735 389,3 Kb picture
Hooke
27-10-2008 20:50

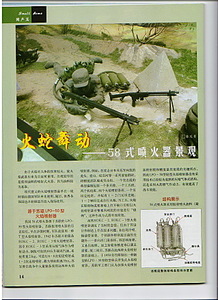

немного литературы:

click for enlarge 1275 X 1753 342,3 Kb picture click for enlarge 1275 X 1753 349,9 Kb picture
click for enlarge 1275 X 1753 388,7 Kb picture click for enlarge 1275 X 1753 1013,7 Kb picture
