kash211
28-08-2008 12:08
Заранее извиняюсь, если подобная тема уже есть, поиск результатов не дал.
Итак собственно сабж. Всем известно, что спусковой механизм Хатсанов далек от идеала, но оказалось, что он еще и небезопасный!! Во время очередных стрельб при попытке взвода, поршень не зафиксировался и ствол под действием неслабой пружины начал разгибатся обратно. Мне повезло, потому что я крепко держал ствол и не получил по лбу :-)

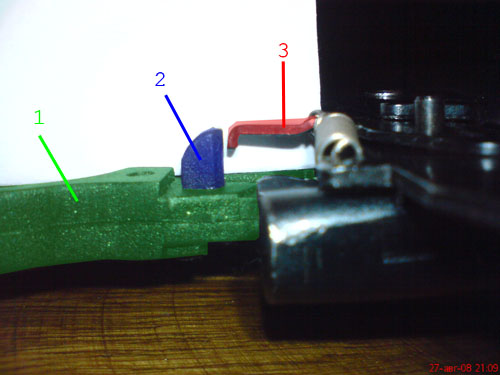

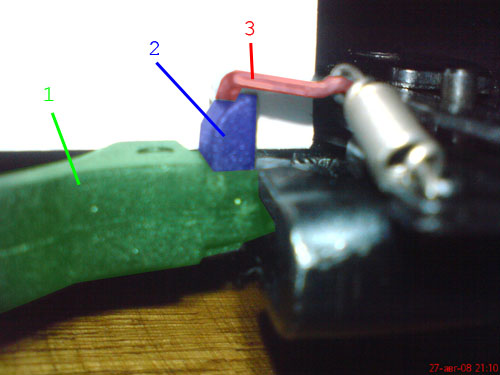

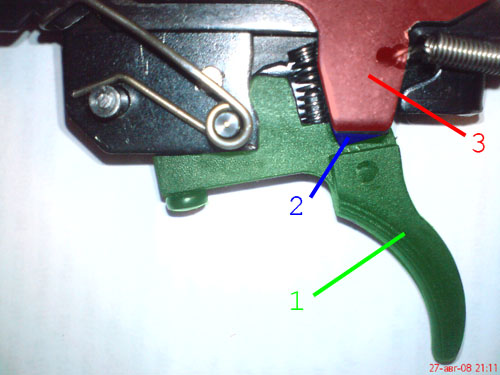

При осмотре винтовки было выявлено, что спусковой крючок зафиксировался в промежуточном положении (тоесть как бы нажат но не до конца, приблизительно наполовину). После разборки винта и осмотре СМ, стало ясно, что СК(1) выступом(2) цеплялся за деталь предохранителя(3) и оствался в полунажатом состоянии.
500 x 375
500 x 375
500 x 375
500 x 375
В результате поршень не цеплялся полностью за шептало и срывался. Из-за грубого изготовления СМ, деталь 3 имеет значительный люфт. Этим, собственно и вызвана проблема. Друзья, посоветуйте как решить проблему, ведь експлуатация винтовок с такими СМ чревата неприятными последствиями.

З.Ы. Для информации - винт Hatsan mod. 70 изготовлен в апреле сего года, никаких доработок пока не делал.

gnom
28-08-2008 12:14
Я смотрю конструктивно он немного отличается, СК имеет свою пружинку, а вот 3-го шептала не видно. Если не трудно разбери, выложи фотки.
А вобще, вот схожая тема http://forum.guns.ru/forummessage/24/319847.html
Alexandro
28-08-2008 01:53
quote:
Originally posted by kash211:
посоветуйте как решить проблему, ведь експлуатация винтовок с такими СМ чревата неприятными последствиями.
Имено во избежания последствий продай его нах.

Я сам на этой неделе ковырятлся в китайском винте где тоже срывы пошли, починить починил но желания испытывать судьбу не имею - за разбитое окно или ещё хуже Глаз никто не ответит.

Александрыч
28-08-2008 04:10
quote:
Originally posted by gnom:

Я смотрю конструктивно он немного отличается,



Уже давно, Виталя, тебе еще не встречался?
Сложился очень странно, фото 3-4, прямо хочется сказать - помогли ему... По всем канонам механики - ну не может он сам так собраться, какие бы где там люфты не были... Сам механизм, конечно, дорабатывать - мама не горюй... но, чтобы так заплело его... слова кончились...
Люфтит планка-упор предохранителя, по твоему мнению - подогни акуратно левую скобу... Можно обе по чуть-чуть подогнуть, чтобы симметрично было...
У меня встречалось не ставился на предохр. - планка в выступ СК упиралась - подрезается канц. ножом аж бегом... но чтобы так...
kash211
28-08-2008 14:36
quote:
Сложился очень странно, фото 3-4, прямо хочется сказать - помогли ему...

Когда винт в сборе, деталька 3 упирается в ложе и какбы зажимается, тем самым блокируя СК. Рычажок предохранителя при етом тоже находится в среднем положении и если на него просто надавить пальцем, СК возвращается в нормальное положение и срыв не происходит. Просто приходится перед каждым выстрелом проверять, не заклинило ли там, чтобы обойтись без травм.

Форменная одежда и снаряжение.
Панама облегченная с сеткой coyote brown
Топор туристический Fiskars в чехле (121121)
Флаг Имперский с гербом

kash211
28-08-2008 15:46
quote:
gnom

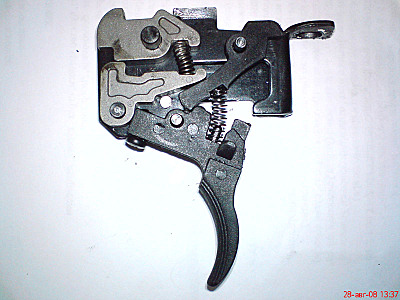

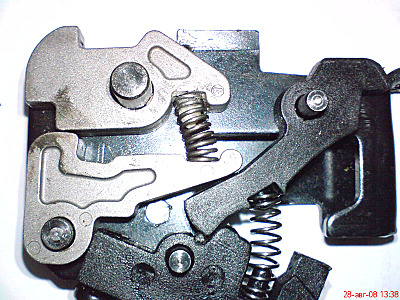

Вот фотки
click for enlarge 800 X 600 169,4 Kb picture
click for enlarge 800 X 600  94,2 Kb picture
abcart
28-08-2008 15:56
какой-то нелепый усм - изогнутая пружина... жуть...
имхо даже в мурке проще и надежнее
предлагаю собрать все турецкое и китайское г... и отправить на родину в страны-изготовители =) пальцы, лбы и глаза дороже
з.ы. судя по внешнему виду деталей усм - это даже ни разу не сталь...

kash211
28-08-2008 17:11
quote:
abcart

2 детали - литье, еще две - пластик
