Инспектор
02-05-2010 17:39
Привет Всем! Народ ну реально надоело качать насосом, а балон просто не рассматриваю!
Давно где-то в инете находил очень красивый вариант, там электро привод от розетки и система на ремнях и один вариант тут недавно проскакивал типа на стартере автомобильный вариант!
Ниужели больше никто ничего такого не придумывал и не делал, мотонасос этоже самый оптимальный вариант для большинства! Может есть у кого какие схемы наработки и т.д.? Реально качать надоело!

Давайте рассматривать здесь возможные схемы и наработки! Может и получится что-то универсальное сделать под разные насосы, типа с регулировками хода и т.д и т.п!

Вот один из вариантов про который я выше писал - который домашний от розетки!
click for
enlarge 800 X 600 238,6 Kb picture

Вот видео работы!
http://s6.photobucket.com/albums/y218/Binfordw/?action=view&current=pumpsample.flv

Ктонибудь такое может сделать или аналогичное а может и еще лучше-проще?

ZZton
02-05-2010 18:15
а будет ли при этом соблюдена "рекомендация качать не спеша, с перерывами",чтоб резинки не горели?!
Инспектор
02-05-2010 18:18
Ну так обороты выставить можно! Чтоб неспеша! А для перерывов есть какое устройство Электро таймер или аналогичное! http://www.arowana-im.com.ua/product_info.php?cPath=45_166&products_id=1799&osCsid=b884607b587fd5e5d6ad409e519d4be8

Да кстати 3 ступень на фоторопласте, да и почти все свои насосы на нее переводят! В такую конструкция и осушитель в ручку можно поставить ну и теплоотвод сделать не проблемма! Главное чтобы сама качала!

danmehr
02-05-2010 19:19
Делали тут, только не от розетки а ЕМНИП от 380в
Инспектор
02-05-2010 19:32
От стартера видел, вот эту конструкцию что я указал видел она правда импортная но вроде от 220, а вот от 380 не видел! Если ест сылочка укажите, интересно!

ober
02-05-2010 19:41
можно поставить термопару и размыкать цепь при перегреве
Deni-kin
02-05-2010 19:42
Да зачем 380v. то? Лишняя маета с подключением, проводкой, да и не подключишь его там, где нет cети на 380v.,если уж делать, то на 12v. - двигателя от шуруповёрта вполне достаточно будет, всё равно через редуктор привод запускать, на движке от шурупика уже первая ступень есть, и на природе качать можно, от автоаккума.
У мну на таком движке мотор для рез. лодки сделан - 4х местка летает как глиссер блин, и менять просто - пошёл в маг. и купил любой шурупик на 12v.

Инспектор
02-05-2010 19:51
Ну на 12 вольт я только стартер видел, типа автомобильный вариант, он да он качает но ему еще и редуктор нужен!
VZ813
02-05-2010 20:40
Так редуктор в любом случае необходим. Хоть шестеренчатый (червячный, планетарный ...), хоть ременный. Все приемлимыми габаритами определяется. Для себя кто хочет, тот и делает. Приспосабливают подвернувшиеся узлы. Для дешевого серийного серьезное произвдство требуется. ИМХО
Инспектор
02-05-2010 21:19
Вот эта конструкция что на фото кривошипно-подобная, с точки зрения приложения сил как влияет на работу насоса не разболтается он от таких движений? Или лучше делать всетаки строго вертикальный ход насоса?
Deni-kin
02-05-2010 21:23
quote:
Originally posted by Инспектор:

Ну на 12 вольт я только стартер видел, типа автомобильный вариант, он да он качает но ему еще и редуктор нужен!



Чтожь тебя так в крайности то кидает ,то 380v.,то стартёр? Приспособить можно хоть авиатурбину - только на керосине разоришься .Стартёр (насколько помню) без нагрузки берёт 80-120А/Ч,под нагрузкой что то около 250-280А/Ч,при крутящем усилии за сотню кг. - нафига столько? Тут движок силиный не нужен! Через двуступеньчатый редуктор, с такой разницей диаметра шкивов, как на фото, хватит и 5-10А.движка, причём половина мощности уйдёт на "протаскивание" ремней по шкивам и "натяжителям",а оставшейся мощности за глаза хватит для накачивания, даже если поставить два насоса .

Инспектор
02-05-2010 21:51
Ну я и писал что кто-то уже сделал на стартере - ссылку найду выложу, я как вариант рассматриваю и сравниваю все эти варианты!

Может кто знает где можно купить вот эти шкивы, ролики и ремни и прочее в какой отрасли они применяются? Мотор хочу от стиралки поставить там он довольно мощный как раз бак крутит и тоже ремнем!

molodoy
02-05-2010 21:57

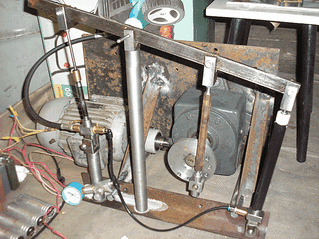

А я вот так решил попробовать.
click for
enlarge 765 X 574 275,2 Kb picture
Deni-kin
02-05-2010 22:02
quote:
Originally posted by Инспектор:

Может кто знает где можно купить вот эти шкивы, ролики и ремни и прочее в какой отрасли они применяются? Мотор хочу от стиралки поставить там он довольно мощный как раз бак крутит и тоже ремнем!



Шкивы и ремни от "стиралки" и взять, только на подшипники сажать каждый вал надо, а то разобьёт,да и крутилось чтобы легко, а то ещё и там мощность забирать будет.
Инспектор
02-05-2010 22:04
Интересная конструкция! Вроде как двухступенчатый?
Так можно и обычный покупной насос прикрепить - надо только силы расчитать хватить ему сил прокачивать на краю планки!
Deni-kin
03-05-2010 02:03

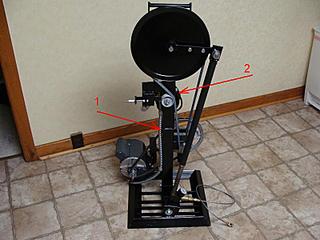

Сейчас присмотрелся к фотке - две вещи не пойму:
Зачем провод (1) идущий к двигателю протянут по "штанге" на верх?
Если под стрелкой (2),за "штангой" стоит какой либо счётчик оборотов, или реле времени, то в принципе всё встаёт на свои места (в смысле провод (1) в гофре).
Вообще, кто нибудь видел такой, или подобный агрегат "в живую",или только на видео и фото?
click for
enlarge 800 X 600 75,5 Kb picture

Deni-kin
03-05-2010 02:27
quote:
Originally posted by molodoy:

А я вот так решил попробовать.



Ничего себе "редукторище" и "моторище",ты чего, лифтовую в парадной раскурочил ?
К стати, похожие редуктора, но раза в три меньше, стоят в старых автобусах-тролейбусах, в механизме открывания дверей, только я не уверен, что они там могут прокручиваться на 360град., в мех. дверей, они "секторно" работают.

RICCI
03-05-2010 07:26
quote:
Originally posted by molodoy:

А я вот так решил попробовать.



Афигеть, я хотел в линию положить, без коромысла, если редуктор потянет, проще и меньше конструкция получится, зачем коромысло?
click for
enlarge 800 X 600  13,5 Kb picture
