Bars76
24-08-2010 10:01
Сделал себе УСМ по этой схеме. Пока тестовый образец, но работает очень приятно. Финальный думаю будет еще инересней. Автору респект.
А чем правильно померять усилие спуска?
TVA
24-08-2010 10:26
Усилие спуска традиционно измеряют грузиками на нитке, наброшенной на спусковой крючок винтовки, поставленной вертикально, "на попа".
Такой метод хорош для измерения усилий порядка сотен граммов, но непригоден для измерения малых усилий спуска - при перевороте винтовки появляется погрешность, вызванная изменением направления силы веса планки СК вместе с самим СК (в особенности это касается чиз с тяжелыми самодельными латунными СК, вес которых при перевороте винтовки может превысить усилие спуска).

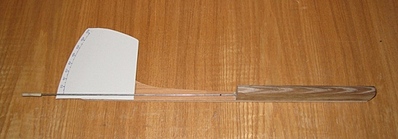

Сделайте себе самодельный динамометр:
click for enlarge 595 X 208 50,1 Kb picture

Разметьте его шкалу с помощью бытовых кухонных весов:
393 x 286

В качестве измерительного элемента динамометра годится любая стальная упругая проволока диаметром 1-1,5мм, например, спица от старого зонтика. И чем дальше шкала динамометра будет отдалена от его рукояти, тем точнее будет отсчет.
Понятно, что измерять усилие спуска таким динамометром надо в стандартном положении стрельбы (винтовка должна лежать на упорах горизонтально).

Konstantin_E
24-08-2010 10:44
quote:
грузиками на нитке, наброшенной на спусковой крючок винтовки, поставленной вертикально, "на попа".

Примерно вот так- http://rutube.ru/tracks/2735909.html?v=f7352f41320639db93e3800fbbb49bdd Чашечка от весов и две гирьки 50 и 20 грамм. Механизм выжимной, двухступенчатый. Когда делал, был сам удивлен такой мягкости, сейчас считаю что можно еще мягче сделать именно выжимной. Вот только надо ли оно...
Bars76
24-08-2010 10:44
Красивое решение!

братушка
24-08-2010 11:44
Очень похоже на Хатсанский, ой, извиняюсь Винчестеровский УСМ
