Air Arms S410-SL XTRA - описание глазами пппешника

Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс
Страницы:  [1]  2  3
garry22
24-08-2010 12:53
ТТХ
Калибр 4,5
Ствол Иж38 длинна 33см
Магазин 10зарядный.
Длинна железа = 54см
Резервуар труба ф35
объем - 170см3
Кол-во выстрелов - 4 магазина - 40штук
Прямоток 270-279-270 КП 10,5
Модератор интегрированный ф20

Особенности конструкции: Система отложенного выстрела: взвод совместный но можно отдельно снять ударник с боегого взвода.
Ствол на резьбе ввинчивается в латунную втулку в ней же и уплотнение досылателя. Перенос усм тросиком - тянущий.

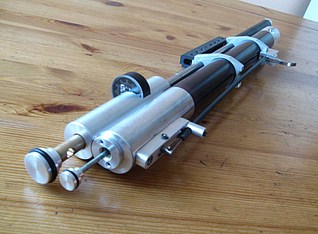

click for enlarge 1920 X 1409 383,1 Kb picture

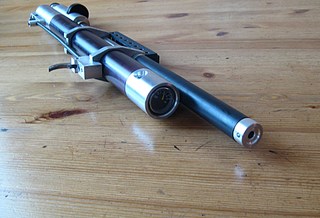

click for enlarge 1920 X 1308 352,7 Kb picture

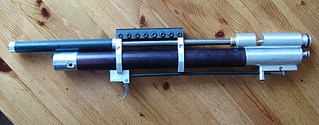

click for enlarge 1920 X 751 265,6 Kb picture

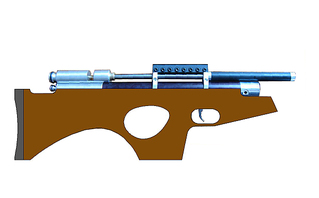

click for enlarge 1233 X 766 176,0 Kb picture
click for enlarge 1233 X 766  55,0 Kb picture

MakRay
24-08-2010 13:01
ооо!

garry22
24-08-2010 13:02
А надо??
vano 123456
24-08-2010 13:24
И по чем такое чудо?
GraySaint
24-08-2010 13:24
давно хочу спросить. на рукоятках взвода - это что, резиночки???
Константин Коротков
24-08-2010 13:40
Уважумба в любом случае!!! Тоже железо точу, знаю как это даётся...
А вот с коробки так и хоцца стружку снять Но если масса не критична, то и фиг с ней.
Как фиксируется затвор и по какому материалу он ходит? Ещё интересно как точилась верхняя часть коробки, вродь и токарка, но выступающее за диаметр посадочное место, не позволяет так думать.
Не будет ли нижний задний "хвостик-ручка" влиять на габарит ложе? И зачем на них резиночки?

(пока писАл, про резиночки уже спросили )

Хвойный лес
24-08-2010 13:43
акуратно, красиво, по делу, хочу
Leftenent
24-08-2010 13:48
quote:
И зачем на них резиночки?

Наверное - для красоты... А вообще-то я бы поставил по 3 штучки, через перемычки - тогда за них можно было бы удобно держаться...
korova
24-08-2010 13:54
И какой смысл было резик делать короче модератора? Чёт я не уловил.
garry22
24-08-2010 14:15
quote:
Originally posted by korova:
И какой смысл было резик делать короче модератора? Чёт я не уловил.

Если поставить редуктор+заредукторное будет заподлицо) Я не планировал делать вкладной редуктор ибо объем резика не столь велик. Хотел модульную вставку сделать ввиде редуктора и заредукторного в одном флаконе.

garry22
24-08-2010 14:16
quote:
Originally posted by GraySaint:
давно хочу спросить. на рукоятках взвода - это что, резиночки???

Чтоб пальчики не скользили)

ceolos
24-08-2010 14:16
quote:
Originally posted by korova:

И какой смысл было резик делать короче модератора?



Чтобы при неудачном хвате даже самые кривые и шаловливые ручонки не соскользнули с резина на модер с последующим повреждением кисти вышеупомянутой кривой и шаловливой.
garry22
24-08-2010 14:19
quote:
Originally posted by Константин Коротков:
Уважумба в любом случае!!! Тоже железо точу, знаю как это даётся...
А вот с коробки так и хоцца стружку снять Но если масса не критична, то и фиг с ней.
Как фиксируется затвор и по какому материалу он ходит? Ещё интересно как точилась верхняя часть коробки, вродь и токарка, но выступающее за диаметр посадочное место, не позволяет так думать.
Не будет ли нижний задний "хвостик-ручка" влиять на габарит ложе? И зачем на них резиночки?

(пока писАл, про резиночки уже спросили )


Да она и так легкая... К круглому приятнее щекой прилаживатся... Ложа +4см+2см затыльник... ожидаемый габарит всего изделия = 60см. Затвор фиксится поворотом.

garry22
24-08-2010 14:28
quote:
Originally posted by vano 123456:
И по чем такое чудо?

В купле продаже есть тема с ценником.

garry22
24-08-2010 14:30

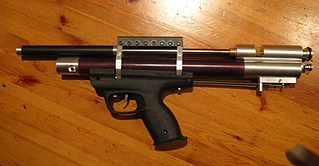

Вот кстати стилизация под позднего Дрикса родилась:
click for enlarge 1920 X 1000 295,9 Kb picture
Не хватает тяг разных и кучи капиляров и былоб как у питерского ваятеля
Кстати рукоять рабочая))) Я с ней плато отстреливал))))

Alter
24-08-2010 15:21
С резинками на взводящих пимпочках ты учудил, накатку сетчатую уж и не сделать?
Зачем отверстие в стебле затвора?(мало-ли )
Крепление магазина?
Крепление тросика *не по-научному* .
Верхняя часть коробки массивная-сносит дизайн, если ты приверженец оного по жизни. Сними любимую лыску с обоих сторон прим. 14мм шириной и зацени разницу для понта.
Стилизация под Дрикса-ужоснах. И потом, Игорёк, такую систему взведения применять лучше в пистолях и..винтовках, на булках она не очень рулит-неудобно стрелку.
Очевидно, ты иё не доделал исчо, ну шо за манера казать железо без одёжи?Приклад то будет или пимпочками в плечо?
В целом 4 на зачот-бо драть металл умеешь.
Ах, да, шой та ты разрезную шайбу на ось поставил-нехорошо получаеццо, не *по-оружейному* .

(и ведь всё тебе в копилку -то, а то *пофлуди, пофлуди*)

Эйнштейн
24-08-2010 21:06
Пимпочка ударника торчит во взведённом состоянии?
button
24-08-2010 21:13
quote:
Originally posted by garry22:

А надо??



надо тока 5.5... токма ведь ложе еще надо... ну и цена
Drix
24-08-2010 22:50
"Восьмерки" в таком решении - каменный век. Или погоня за "модой" - у всех же "булок" восьмерки!.. Хотя классно, что сам их сделал. Я тебя еще поспрашиваю в соответствующем разделе.

Совсем не понял про задние "поршни", которые торчат. Если это большой секрет, то хотя бы покажи на фотках положение "взведено", "спущено со взвода", "отложенный выстрел".

Smok80
24-08-2010 23:37
quote:
Originally posted by Drix:

"Восьмерки" в таком решении - каменный век.



А что нового придумала передовая техническая мысль вместо восьмерок? Где подсмотреть .
