Прессование пуль для РСР.


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы:  [1]
dudis
29-09-2009 20:18
Здравствуйте.
Вот собственно сам пистоль.

click for enlarge 1024 X 505 75,9 Kb picture

Длина в сложенном состоянии 515 мм
Высота 162 мм
Масса 2 кг
Калибр 5.5 мм
Ствол LW диаметром 16 мм длиной 300 мм без чока
Глубокая (62 мм) посадка ствола в коробку


click for enlarge 1024 X 388 60,1 Kb picture

Длина в разложенном состоянии 750 мм
click for enlarge 1024 X 417 58,1 Kb picture

Для выдвижного приклада применен оригинальный механизм фиксации, позволяющий стопорить выдвижной приклад как в крайнем, так и в любом промежуточном положении.

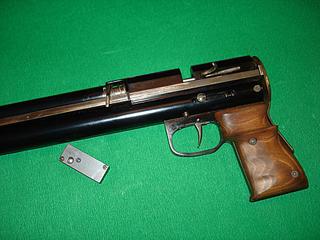

click for enlarge 1024 X 768 104,0 Kb picture

Для того чтобы выдвинуть приклад надо просто его вытянуть. Фиксатор стопорит направляющие приклада и при движении вперед не дает ему сложиться. Для того чтобы сложить приклад надо фиксатор оттянуть на себя.

Машинка многозарядная. Оснащена пятизарядным линейным магазином.
При отстреле пяти пулек фиксатор магазина не дает перезарядить (досылатель остается в заднем положении) это исключает холостые выстрелы и является сигналом к перезарядке магазина.
Устройство магазина позволяет контролировать количество отстрелянных/оставшихся выстрелов.

Магазин не выступает за вертикальный габарит машинки.

На коробке есть ластохвост 11 мм.

Взвод (перезарядка) осуществляется рукояткой на досылателе.
Рукоятка имеет только поступательное движение - то есть, для перезарядки надо двинуть рукоятку назад/вперед.

Дополнительная рукоятка на ударнике позволяет снять со взвода при отказе от выстрела и при необходимости снова стрелять, поставить ударник на взвод, без риска повторно дослать пульку в ствол.

Эта рукоятка позволяет контролировать состояние механизмов машинки, что является своеобразным предохранителем и повышает безопасность обращения с машинкой.

Рукоятки перезаряжания находятся с левой стороны коробки, это позволяет перезаряжать машинку не выпуская ее из правой руки, а так же при стрельбе с выдвинутым прикладом не отрываться от прицела при повторном выстреле.

В передней пробке резерватива находится заправочный порт и манометр.
Заправочный порт и манометр закрыты подпружиненным колпачком. Для того чтобы вставить заправочный штуцер колпачок надо оттянуть вперед.

KDmitry
29-09-2009 20:21
Интересно, что скажет Вовик541304?
parker13
29-09-2009 20:25
фоты!!!

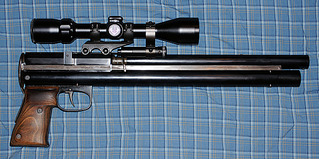

click for enlarge 1200 X 598 237,9 Kb picture

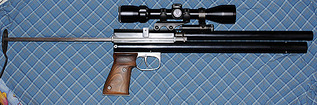

click for enlarge 1200 X 397 205,8 Kb picture

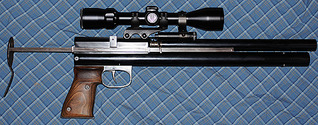

click for enlarge 1200 X 472 231,0 Kb picture

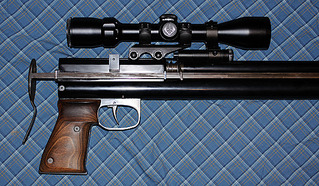

click for enlarge 1200 X 700 333,3 Kb picture

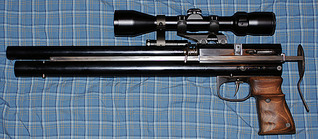

click for enlarge 1200 X 523 213,9 Kb picture
dudis
29-09-2009 20:31
Про ЛЦУ ты ничего не говорил...
А встало классно.

зайти что-ли, посмотреть в живую. (задумчиво так, почесывая репу)

KDmitry
29-09-2009 20:32

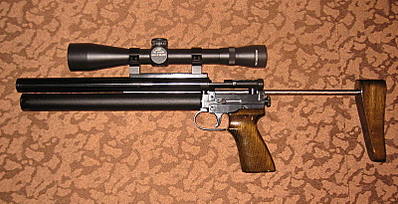

А вот предшественник
click for enlarge 800 X 409  82,2 Kb picture

Форменная одежда и снаряжение.
Перчатки Grab
Трусы-боксеры черные
Сумка TT Base Medic Pouch Flecktarn

tugr
29-09-2009 20:41
Может быть и предшественник, да Аффтор не тот...
odiser
29-09-2009 20:47
Приклад напоминает столовую ложку
Как всегда, хорошая идея и ее исполнение. Главное, что приклад в собраном состоянии не мешает при обхвате рукой рукоятки.
parker13
29-09-2009 20:49
quote:
Originally posted by dudis:

Про ЛЦУ



весчь на добивание и грызунов и так в ковбойцев поиграть!
quote:
Originally posted by dudis:

зайти что-ли



в конце недели сам зайду с сабой захвочу!
dudis
29-09-2009 20:54
то odiser
Спасибо.
Про ложку: я как-то не задумывался над этим. Я хотел, как Вы правильно заметили, чтобы "приклад в собраном состоянии не мешал при обхвате рукой рукоятки", чтобы удобно было.

то KDmitry
Наверное ничто не ново под луной.

  магазин AIR-GUN.RU
KDmitry
29-09-2009 21:02
Тоже верно. Кстати, и мне ложка привиделась.
dudis
29-09-2009 21:05
И это лишний раз доказывает, что ложка это универсальный армейский инструмент.
odiser
29-09-2009 21:13
quote:
Про ложку: я как-то не задумывался над этим.

Просто на некоторых фотографиях в таком ракурсе видится ложка Если приглядеться, то конечно же ложкой там и не пахнет, но идея интересная
