Borshevich
14-02-2009 10:47
quote:
пластик рукоятки чем-нить похерачить


Откровение Каргета. Канон 73. стих 210.

Не уподобляйся Дриксу,
Ибо все похерачишь
и рашпиллинг уготован будет тебе.
Так сказал вАрон, патомаг Кутха.

StyletX
14-02-2009 23:31
Эээ... я не понял намека? типа не надо так делать? Там не не насквозь пластмассу надо будет херачить, а только внутри по 2-3 мм со стороны снять и норм
StyletX
15-02-2009 23:17
А как на счет такого вот клапана:
click for enlarge 799 X 466 29,5 Kb picture
http://forum.guns.ru/forummessage/30/320342.html
?

Просто в нем че хорошо - мощу можно легко отрегулировать на случай появления на горизонте(или ближе) доблестных СМ...

З.Ы.: И воопче, где все мега-гуру PCP-строения? Хотелось бы услышать и их комменты.

Alter
16-02-2009 11:28
quote:
Originally posted by StyletX:
не, всего навсего на 4ом этаже. А че не нравится?

*А что там смешного мистер?*
*Всё смешно мальчик, если только знать как правильно посмотреть на это!*(с) *Злоба* .
Если хошь сделать так, как нарисовал *по заявкам*, то лучше сразу новую рукоять мастрячить, ижевская будет убита. Смысл в чём? Уложить резервуар на место поршневой группы ИЖ-53. Сверху ствол поставить -будет этажерка(дом то у тебя хоть с лифтом?). У ижа снизу под *лафетом* много места, помести туда коробку и боковой магазин от ИЖ-61 (ширина рукоятки скроет его длину). Если поставить резевуар сверху, можно выгадать в его объёме, типа вертикальный редуктор и самооткрывашку и почесать репу с УСМ. Можно , конечно, коаксиал а-ля Олег2000 и особо не париться.

bolivar
16-02-2009 13:45

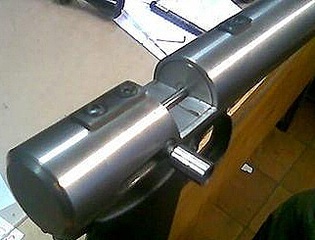

да-да, такой вот:
click for enlarge 400 X 300 12,8 Kb picture

308 x 140
click for enlarge 386 X 115 20,5 Kb picture

click for enlarge 322 X 245 30,7 Kb picture

или как у Совы902

click for enlarge 398 X 93 21,1 Kb picture

Форменная одежда и снаряжение.
Очки Bolle RUSH (RUSHTWI) twilight lens
Ключница малая (брелок) кожа
Магнит Крест Бермонт-Авалова металл

StyletX
16-02-2009 14:38
В принципе на счет ствола в резике можно и подумать. Щас посчитал: для объема 90 кубиков при наружнем диаметре ствола 11мм и внутренней длине резика 170мм, надо штоб внутренний диаметр трубы был 28мм. Че-то "толстая" труба получается"...
StyletX
16-02-2009 18:17
Вставлю-ка я суда пару ПМ, пришедших мне на эту тему:
quote:
Originally posted by Crowkiller:
Лучше испозовать муссоновский магазин-ему не нужен внешний привод

вообщем-то надо будет рассмотреть такой вариант, но не на 16 пуль
quote:
Originally posted by Borshevich:

При иных пропорциях, нежеле на рисунке (он схематичный), приличная схема, за исключением расхода - в такой схеме будет сливаться практически 100% воздуха из накопителя, плюс туда бы дроссель в канал подачи воздуха.


на счет расхода - на сколько я понимаю он зависит от настройки (подбора пружин) самого клапана.

Saymon_tmb
16-02-2009 19:06
quote:
Originally posted by bolivar:

да-да, такой вот:


А это экспиремент или кто то делает уже такого типа?

bolivar
16-02-2009 21:31
quote:
Originally posted by Saymon_tmb:

А это экспиремент или кто то делает уже такого типа?



делал Олег2100.
судя по фоткам, изделие готовое.

AIR-GUN.RU большой выбор пневматики
Оружие списанное охолощенное пистолет ТТ (СХП)
Травматический пистолет Grand Power Т-11 10х28 (1 магазин)
Перцовый баллончик Факел-2 флип-топ 75 мл

Saymon_tmb
17-02-2009 12:40
И видимо существует в единственном экземпляре...
А жаль...
StyletX
17-02-2009 12:42
Saymon_tmb, ну дык а нафига, спрашивается, я эту тему затеял? Штоб получить результат доступный многим Вот обмозгуем тут все, я соберу девайс и можете клонировать его сколько угодно
StyletX
17-02-2009 16:48
Так и придется чертить модель рукоятки в 3D, т.к. меня смутили разными вариантами компановки пистолета Надо посмотреть как оно будет выглядеть в объеме и так и эдак...
StyletX
23-02-2009 01:17
Уф! Наконец-то "родил" я модель рукоятки! Хорошая штука SolidWorks
Завтра займусь моделированием различных компановок.
click for enlarge 723 X 698  22,6 Kb picture
click for enlarge 723 X 698  22,6 Kb picture
Myk0la
23-02-2009 02:13
Как-то неправильно по-моему делать оружие "от рукоятки"...

Купить в интернет магазине с доставкой по всему миру

Футболки

Сумки

Подставки под кружку

Термосы

StyletX
23-02-2009 02:18
Myk0la, ну если имеется вполне приличная рукоятка - то почему бы не пристроить к ней все остальное?
ioxx
24-02-2009 05:17
процесс пойдет у тебя быстрее если набрасывать эскизы на маленьких бумажках.

клеишишь из бумажек лоскутное одеяло, получается просто и наглядно.

StyletX
24-02-2009 09:32
не, когда оно в объеме - гораздо нагляднее (ИМХО).
vovik541304
24-02-2009 10:55
quote:
Originally posted by StyletX:
Уф! Наконец-то "родил" я модель рукоятки! Хорошая штука SolidWorks
Завтра займусь моделированием различных компановок.
[/URL]
[URL=http://forum.guns.ru/forums/icons/forum_pictures/001908/1908705.jpg]

Эта, а если, не дай Бог, ранит тя в правую руку, и чё?

StyletX
24-02-2009 11:03
quote:
Originally posted by vovik541304:

Эта, а если, не дай Бог, ранит тя в правую руку, и чё?


С такими вопросами, извольте, не ко мне, а к ИЖМЕХу... Это же рукоятка старого образца от ИЖа 53-его.

vovik541304
24-02-2009 11:11
такбыисказал - спортпистолетище... рисуешь
