Crosman 1377 MK - симбиоз идей 2


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы:  [1]  2  3  4
StyletX
12-02-2009 10:28
Вопчем, таки подбил меня тов. Vasilisk, на постройку PCP-пистолета на базе ствола и рукоятки от ИЖ-53М старого образца.
Т.к. я мало чего знаю (а точнее практически ничего ) в конструировании подобных девайсин прошу помоч мене в этом. Само-собой "исходный код" будет открытый .

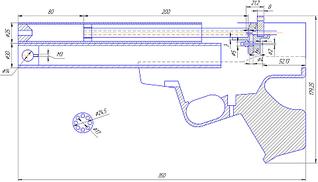

Ну вот эскизик:
click for enlarge 1920 X 1097 177,9 Kb picture
Хотел сделать клапан самооткрывашку-самозакрывашку, но народ отговаривает. Хотя я считаю что подумать над этим стоит, и попробовать сделать аналогично клапану Victor620 в его "Пистолете полуавтомате":
http://forum.guns.ru/forummessage/30/378188.html
281 x 240
click for enlarge 1063 X 590 66,8 Kb picture
click for enlarge 567 X 320 40,0 Kb picture
click for enlarge 539 X 346 21,9 Kb picture

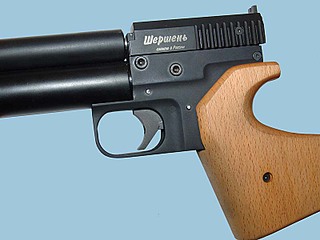

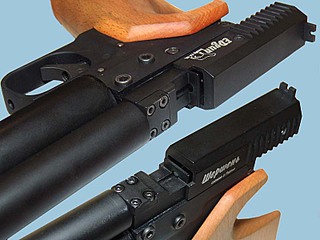

Болтовой взвод мне не нравиццо, хочу сделать затворный, аналогично "Шершню" Эдуарда:
http://forum.guns.ru/forummessage/30/159516.html
click for enlarge 800 X 600 76,5 Kb picture
click for enlarge 800 X 600 70,5 Kb picture
click for enlarge 800 X 600 65,6 Kb picture

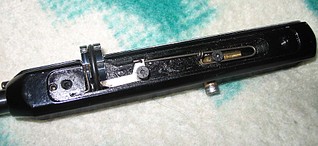

Вращение барабана думаю сделать подобно прототипу South`а: http://forum.guns.ru/forummessage/30/417892.htm
click for enlarge 1855 X 850 140,9 Kb picture
Вопросы:
1) какой клапан всетаки делать?
2) если все же ударный клапан, то реально ли в 52,13 мм уместить классический ударник? может лучше курковый сделать?
3) ...

Кайнын
12-02-2009 10:37
заправочный порт д14мм..

"наш ответ Керзону"?

StyletX
12-02-2009 10:40
quote:
Originally posted by Кайнын:

заправочный порт д14мм..
"наш ответ Керзону"?


Не, там втулка не нарисована просто. Пробка будет на втулке крепиться к резику, а порт ф8 наверно .

Дядя Кайнын, а на вопросы не ответите?

A W G
12-02-2009 12:04
такой клапан взводится когда затвор движется вперёд, красивше сделать ка на Демьяновской м2, нажимаешь клавишу затвор отъезжает назад, потом при закрывании затвора происходит досылание пули и взвод клапана самооткрывашки.
Borshevich
12-02-2009 12:40
Т.е. иглу, как механизм передачи ВВД в подвижный накопитель, Демьяну уже кто-то слил?

Быстры ручьи горные
Стремительно сокол падает
Но скоры как языки!!!

Форменная одежда и снаряжение.
Нашивка на грудь Группа крови 3-я положительная пластик
Кальсоны женские Баск T-SKIN LADY PNT
Вымпел ВМ-16 Морская пехота России Где мы-там победа вышивка

StyletX
12-02-2009 12:46
A W G, тогда получается чо весь газ выходит из накопительной камеры, а оно надо?
З.Ы. с Д.Р.!
Borshevich, а поподробнее можно?
Borshevich
12-02-2009 12:51
quote:
Borshevich, а поподробнее можно?

Куда уж подробнее, схема проссссще, чем советская сливная арматура для бачка. Накопитель в затворной (или +подающей) группе, в него по игле подается ВВД. При освобождении на трении распертых уплотнений по игле весь затвор едет под давлением назад, при этом дури хватит взвести все что угодно. До этого Демьян нагородил аццкий рычажный механизм, потому как задувался не от иглы постоянно, а от редуктора в заднем положении по весьма приличному сечению (что-то около ф3, т.е. дохрена там было, килограмм 7). Публиковалась ли схема тогда - не помню. Схема с иглой точно не публиковалась ни им, ни мною.

З.Ы. Сливать весь накопитель не обязательно.

З.З.Ы. Тока гламурно не рычажок, а кнопочко на затыльнике затвора-накопителя.

A W G
12-02-2009 13:12
quote:
A W G, тогда получается чо весь газ выходит из накопительной камеры, а оно надо?

клапан самооткрывашка который у тебя на рисунке взводится движением вперед, про газ из накопителя не понял,
quote:
Хотел сделать клапан самооткрывашку-самозакрывашку, но народ отговаривает. Хотя я считаю что подумать над этим стоит, и попробовать сделать аналогично клапану Victor620 в его "Пистолете полуавтомате":
http://forum.guns.ru/forummessage/30/378188.html[/B][/QUOTE]
как при взводе газ может куда либо уходить
StyletX
12-02-2009 13:20
quote:
клапан самооткрывашка который у тебя на рисунке взводится движением вперед, про газ из накопителя не понял

Да, знаю что взвод вперед. А про газ - эт я тебя не правильно понял, точнее представил работу клапана не правильно.
Borshevich, ага, кажись примерно понял. Вечерком нарисую, щас работать надо, однака

AIR-GUN.RU большой выбор пневматики
Пули пневматические JSB Exact beast diabolo 1,05 грамма (250 шт.)
Штык-нож сувенирный НС-СВТ
Рогатка с упором и прицелом, магазин в рукоятке, черная (MK-SL06-BK)

Borshevich
12-02-2009 14:24
Там клапан - он же выполняет роль поршня редуктора. Поэтому и постановка на взвод - через пружину (она и есть пружина редуктора).
StyletX
12-02-2009 14:33
quote:
Там клапан

"Там" - это где? У Victor620 или в клапане с иглой?
Borshevich
12-02-2009 17:18
У 620.

И с иглой не клапан а затвор.

StyletX
12-02-2009 20:02
Такс... Я что-то не совсем понял про этот затвор с иглой. При взведении он под действием давления воздуха из иглы отъезжает назад, соответственно в нем где-то накапливается воздух, а куда он потом девается? Идет на выстрел? Т.е. после взвода затвор вручную пододвигается к стволу и как-то из него выпускается воздух?
Borshevich
13-02-2009 05:14
Проехали.

Купить в интернет магазине с доставкой по всему миру

Футболки

Рубашки поло

Сумки

Постеры

StyletX
13-02-2009 08:27
quote:
Originally posted by Borshevich:

Проехали.



Э, не! Раз уж начал объяснять, то давай колись до конца
Borshevich
13-02-2009 10:47
Это для вариантов с клапанной группой на оси ствола. Тебе это не надо.
StyletX
13-02-2009 13:14
Хм, ну ладно, фих с ним. Пока прикину пару вариантов клапанов...
Alter
13-02-2009 18:39
quote:
Originally posted by StyletX:
Ну вот эскизик:
[URL=http://forum.guns.ru/forums/icons/forum_pictures/001876/1876998.jpg]

Слушай, а ты не в высотном доме живёшь? .Перекомпоновать бы ето.

StyletX
13-02-2009 19:09
не, всего навсего на 4ом этаже. А че не нравится?
StyletX
13-02-2009 22:33

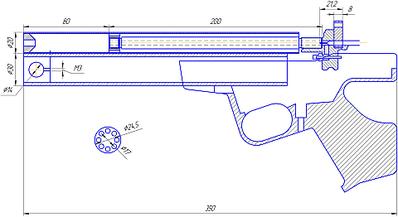

Вот, специально "по заявкам радиослушателей", опустил резик и ствол с мордером пониже. В принципе можно и так сделать, если пластик рукоятки чем-нить похерачить немного
click for enlarge 1920 X 1045 180,3 Kb picture
