Прессформа для пуль. Дубль 2


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы:  [1]  2
matroskin
04-06-2009 11:29

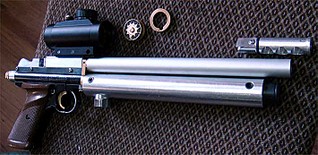

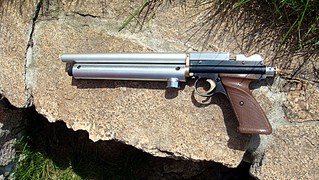

Виктор недавно закончил еще один crossman 1377 PCP, получился очень интересный и самобытный аппарат.
из "вкусностей" - скользящий затвор прямого действия, с запиранием эксцентриком, интегрированный модер с лепестковым клапаном. Десяти зарядный латунный быстросъемный барабан с возможностью стрельбы после снятия барабана одиночными выстрелами. Регулируемое усилие поджатие пружины ударника.
Объем резика - 83 кубика, прямоток. 61 выстрел в 25 мс коридоре. *85-**10-*85 кп10.5 после облегчения ударника и установки длинной пружины 75 мм.

click for enlarge 709 X 274 37,6 Kb picture

click for enlarge 1920 X 1082 721,8 Kb picture

click for enlarge 709 X 345 52,0 Kb picture

crokc
04-06-2009 11:42
Можно фотки коробки как то поподробнее?
R-140m
04-06-2009 11:43
quote:
25 мс коридоре

многовато

matroskin
04-06-2009 12:10
quote:
Originally posted by crokc:

Можно фотки коробки как то поподробнее?



это наверное уже к владельцу.

Я отстрел выложу попозже чуть. Ну и владелец, я думаю, отпишется. Он
доволен как слон.

ceolos
04-06-2009 14:29
Кульный сабж...

Форменная одежда и снаряжение.
Жетон 3-15 Россия ВС Танковые войска металл
Рюкзак Point 65 Boblbee GT 20L - Diablo Red
Футболка сувенирная Победа белая

Caramba
04-06-2009 14:35
quote:
Originally posted by R-140m:

многовато


Нормально. Так как основная стрельба до 25 метров. Глянь в БК хотя бы.

Grey I
04-06-2009 15:53
Выложу обязательно, - до дома дойду. По б\калькулятору - вертикальная поправка в 19 мм при падении скорости с *25 до *00мс , и это на 50(!!!) м. Не критично и это макс падение. Зато 61 выстрел. Реально устаешь заряжать и стрелять в хрон.
Откровенно говоря, сильно с пружинками еще и не игрался, думаю что результаты будут лучше. Вес агрегата 780 г, с оптикой будет 1 кг. Кайфуха, после 5.5 кг Вальтера 850 .
На модер то внимание обратите!!!Лепестковый!!
Victor620
04-06-2009 19:01

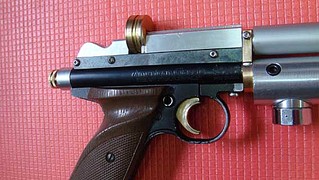

Вот фото коробки поподробнее, владелец очистил рукоятку от заводской краски , теперь пистолет выглядит лучше.
click for enlarge 567 X 320  42,6 Kb picture
Grey I
05-06-2009 10:24
quote:
очистил рукоятку от заводской краски

и отполировал в "зеркало". Отстрелял серию с одной заправки, обработаю данные - выложу

AIR-GUN.RU большой выбор пневматики
Баллон СО2 12 гр. AIR-GUN
Перцовый баллончик Black 25 мл
Кобура универсальная поясная ПМ, ПСМ, ПММ (ткань синтетическая) (8789015005)

matroskin
05-06-2009 12:09
Фотки положи - интересно же.
Randon
05-06-2009 15:38
подпишусь на тему. интересно
RICCI
06-06-2009 12:32
quote:
из "вкусностей" - скользящий затвор прямого действия, с запиранием эксцентриком,

А можно по подробнее?
matroskin
06-06-2009 21:59
quote:
Originally posted by RICCI:

А можно по подробнее?



оттягиваешь, пототом двигаешь обратно и стреляешь.
Grey I
08-06-2009 08:22

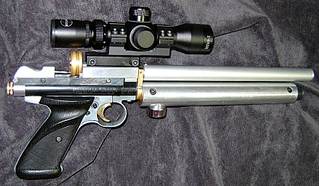

Выкладываю фотки.
Затвор работает так:
Оттягиваешь раму - проворачивается барабан- отпущенная рама с досылателем подает пульку в ствол- запирает - спуск -выстрел. И так 10 раз
click for enlarge 1920 X 1120 421,7 Kb picture

Хорошо работает на родной пружине ударника: дипазон скоростей от 140 до 250 км\ч в пике плато одной регулировкой . Приятно удивлен кучностью родного стволика: сидя , но с рук 5 выстрелов в квадрат 30на30 на 18 метров. Скан не выложу - дождь все замочил.
Вечером попробую видео отснять работы затвора.
в пятницу из Питера пришел прицел 2-6-28 ВЕКТОР ОПТИКС, очень удачно встал на крон с выносом вперед. Барабанчик встает без напильнинга. Стало реально результативней стрелять.

Купить в интернет магазине с доставкой по всему миру

Рубашки поло

Значки

Брелоки

Магниты

Victor620
08-06-2009 22:06
Барабанчик навесной, крепится за счет пазов на ствольной коробке.
Со стороны досылателя никаких доп преград нет. При снятом барабанчике можно заряжать и стрелять одиночными пульками.
TVA
09-06-2009 02:29
quote:
Originally posted by Grey I: На модер то внимание обратите!!!Лепестковый!!
Да обратили, обратили...
Скоро безлепестковые модеры станут архаизмом (а если точнее, то анахронизмом ).
Вот продольно-скользящий затвор - это вещь.
Кстати, как освобождается фиксатор затвора при отведении назад? Указательным пальцем взводящей руки?

Grey I
09-06-2009 08:14
Фиксатора затвора в крайнем выдвинутом положении как такового нет, -рама при установке клипа\барабанчика или зарядки одиночным элементарно удерживается указательным пальцем правой руки. Пружинка - не "злая", так что вся процедура комфортна.
TVA
09-06-2009 12:18
Хотелось бы поподробнее о запирании затвора эксцентриком.

И проведи, пожалуйста, тест клапанного модера с листом (ТЛ). Методика ТЛ - в этих примерах:
http://www.youtube.com/watch?v=cSyu4O-3X60&feature=channel_page
http://www.youtube.com/watch?v=4q03gNcGXJo&feature=channel_page
http://www.youtube.com/watch?v=6lZQyAHFRKQ&feature=channel_page
или текстом: http://forum.guns.ru/forummessage/30/252006-s5877267.html

Victor620
09-06-2009 20:11
quote:
Originally posted by TVA:
Да обратили, обратили...
Скоро безлепестковые модеры станут архаизмом (а если точнее, то анахронизмом ).
Вот продольно-скользящий затвор - это вещь.
Кстати, как освобождается фиксатор затвора при отведении назад? Указательным пальцем взводящей руки?


Все представляемые на форуме изделия анахронизм, абсолютной новизны ни у кого нет. Стоит только кому нибудь заикнуться типа вот изобрел, как тут же Val например приведет кучу американских патентов начала 19 века. Мы тут больше как рационализаторы работаем, сделали новую компоновку и радуемся...
Мой вариант запирания я вроде бы не видел, но не уверен что это давно было сделано и опробовано. Во всяком случае вроде бы с рычагом были знакомы еще строители пирамид.
Одно утешает на этом кроссмане так точно еще никто не делал.

Работа затвора из рисунка думаю понятна. При выстреле досылатель двигается назад и поворачивает эксцентрик, который в свою очередь и тормозит затвор. После выстрела пружинка на эксцентрике отводит механизм запирания в исходное положение и затвор может свободно двигаться. Все элементарно и просто, работает.
Фиксатор затвора освобождается автоматически после выстрела , указательным пальцем взводящей руки ничего делать не надо, может быть только в носу поковыряться...

click for enlarge 591 X 392 30,6 Kb picture

val
09-06-2009 20:51
quote:
Originally posted by Victor620:

Стоит только кому нибудь заикнуться типа вот изобрел, как тут же Val например приведет кучу американских патентов начала 19 века.


Не сгущай краски, бывает и наоборот - выйдет патент, а я говорю, что это уже на Ганзе было.
А у тебя принцип запирания, кажется, действительно новый. В огнестреле его применять не очень - нагрузки великоваты. Для пневмы - здОрово.
Не обидишься, если я у тебя его слижу?
