Поглядел я
как-то на два валяющихя у меня без дела "карандаша", и решил сделать
одному из них новую сетку, ведь главный их недостаток при применении на

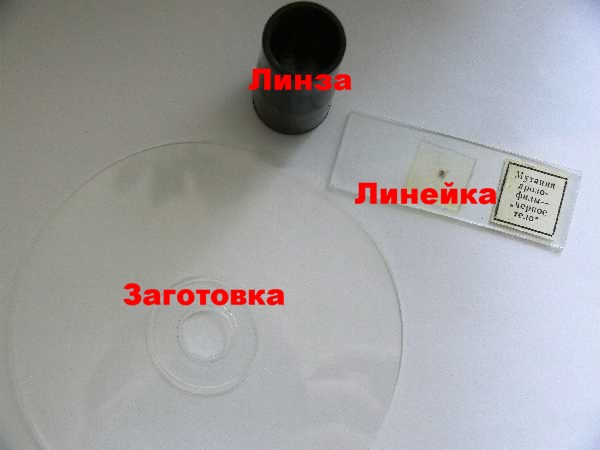

МК и СО2- убогий крест вместо нормальной сетки. Материал долго выбирать
не пришлось- на глаза попался диск из оргстекла- их зачем-то ложат в
коробки с болванками. Тут же встретилась и первая трудность- материал
очень легко царапается, поэтому пришлось выбирать участок, на котором
было мало царапин. Технология изготовления: на бумаге с помощью
угольника чертится крест, далее циркулем по центру креста очерчивается
круг с диаметром 11мм. Круг вырезается, ложится на оргстекло и
очерчивается иглой. Далее иглой по краям креста делаются метки- основа
будущей сетки. Вторая трудность- выбор идеально ровной линейки. У меня
ей стало предметное стекло. Далее иглой по линейке чертится сетка.
Идеальная лупа при этом- задняя линза самого прицела. Начертить можно
любую сетку, остальное зависит от фантазии. Например, на моей сетке
!дальномерные шкалы по вертикали и горизонтали!. Заготовка вырезается
ножницами по периферии круга. Края обтачиваются до круга. Из прицела
выдирается старая сетка, новая чистится от пыли и вставляется в

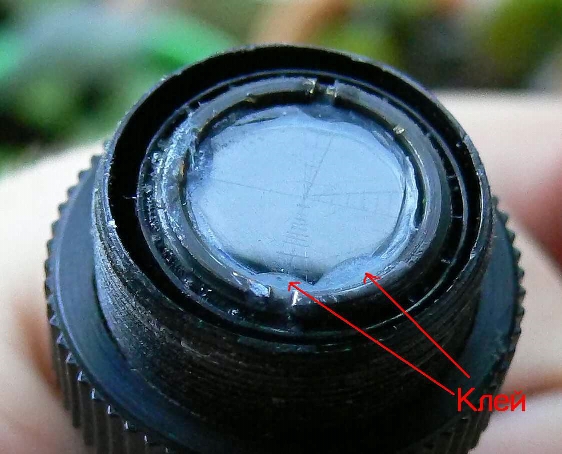

"казенник" прицела. Я сдуру решил зафиксировать её клеем "Супер

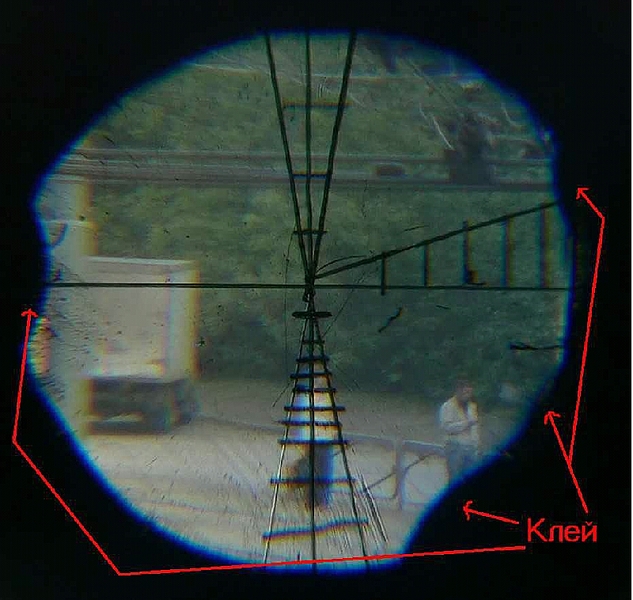

Момент". Клей из-за низкого поверхностного натяжения потёк по линзе и
сузил поле обзора. Но, в общем, сетка получилась очень удобная. PS: царапины, как ни странно, выглядят в прицеле как чёрные линии.

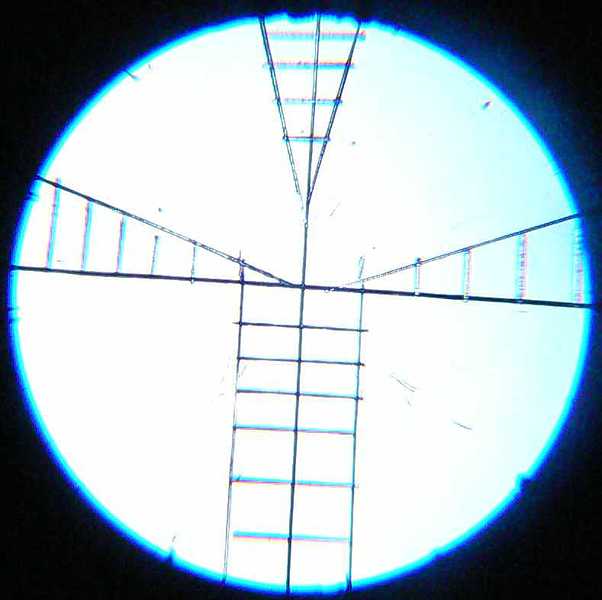

.................................... Не прошло и дня, как новая сетка модели "аццкая паутина" готова. Отличия от первой версии: делалась более аккуратно (но царапин избежать не удалось)
. Более удобна при стрельбе с боковым ветром. В качестве линейки
выступил кусок того же диска в виде трапеции с обшорканным плоским
напильником и отполированным алмазным надфилем б0льшим основанием
(новая линейка не царапает заготовку из-за одинаковой твёрдости).
Закреплена холодной сваркой . P.S.: из-за дождя на улице (окно запотело, а форточка затянута марлей) прицел при фотографировании был направлен на небо.
d!k 05-06-2008 22:03
а еще можно распечатать на специальной прозрачной пленке лазерным принтером нужную тебе сетку подходящего размера
Biolog .177 05-06-2008 22:19
quote: а еще можно распечатать на специальной прозрачной пленке лазерным принтером нужную тебе сетку подходящего размера
Делал и так- получилось полное фуфло.
YoNas_Kaki 05-06-2008 22:45
quote:Originally posted by Biolog .177:
Делал и так- получилось полное фуфло.
Что СИЛЬНО хуже того, что получилось в этот раз
Biolog .177 05-06-2008 23:21
quote: Что СИЛЬНО хуже того, что получилось в этот раз
Вот именно- нарушилась оптическая система. Что до новой сетки, то: 1)В жизни она выглядит намного лучше. 2)Царапинки- неприятность чисто ИстЭтического характера и прицеливанию не мешают. 3)Цель видно чётко- можно прицелиться в "башку" одуванчику на стометровку. 4)А чё ещё требовать от Таксы?
Becket 05-06-2008 23:40
Сетка просто жесть
ober 05-06-2008 23:41
хм. а автор не хочет натянуть проволоку?
фраза "убогий крест вместо нормальной сетки" улыбнула
Mr_Yakudza 05-06-2008 23:43
сетка просто
mavic 05-06-2008 23:43
Аффтар аццкый сотона!!!! Сетка называется "паутина" Шмидт вместе с Бендером курят в сторонке
ober 05-06-2008 23:47
мальтийский полудуплекс
rainmetal 05-06-2008 23:48
УАУ!
ober 05-06-2008 23:48
quote:Originally posted by Biolog .177:
3)Цель видно чётко- можно прицелиться в "башку" одуванчику на стометровку.
это врядли(с)Белое солнце пустыни
rainmetal 05-06-2008 23:59
На прицеле слишком много клея... Я понял где сцобако зарыто!
Biolog .177 06-06-2008 12:39
Претензий на Нобелевку не предъявляю . Паутиной сетку назвал изначально. Целиться по одуванам реально можно, и притом без извращений . Данная сетка лишь бета-версия, завтра- послезавтра будет релиз . ЗЫ: А технология изготовления-то работает . Только надо поискать пластину из более жёсткого материала, чтобы не было царапин и аккуратнее клеить.
ober 06-06-2008 12:42
такую технологию - гравировку сетки на стекле освоили уже давным давно...
Halfer 06-06-2008 12:51
Будем ждать новую сетку
ober 06-06-2008 12:59
"теперь банановый!"(C)
al_kms 06-06-2008 08:43
Тема полезная. Для первой пробы получилось неплохо. О форме дискутировать не буду. Дело вкуса. В свое время, когда еще ничего нельзя было купить, делал оптический прицел сам и столкнулся с проблемой сетки. Оказалось,
что волосы и проволока всякого рода - фуфло. Нечеткий край - дифракция.
Очень толстые. Лучше других оказались кажется кошачьи, но и они не
то.... И ОЧЕНЬ трудно сделать ровно. Суть - с круглыми нормальной сетки не получить. Фотопленка - слишком темная. Остановился
на том, что из стальной проволоки вырезал что-то вроде иглы и сточил на
половину диаметра. Расположил так, чтобы острие смотрело вниз (так
удобнее брать поправки на расстоянии и мишень не перекрывается
"сеткой"). Не идеальный вариант, но работал. Позже додумался до
гравировки на стекле. С оргстеклом получалось мутно. Простое стекло
процарапал победитовой чертилкой - под лупой было видно, что линия со
сколами, не очень четкая. В прицел вставлять не пробовал - лень было
доводить до ума и не очень нужно было уже. А то что линии кажутся черными - ничего странного - наклонные грани уводят свет с оптической оси и линия смотрится непрозрачной. Была
мысль покрыть стело воском, провести линии иглой и травить плавиковой
кислотой, но взять ее было негде. Да и вполне возможно, что линии
получились бы просто белесыми. Специальные прозрачные пленки для
принтера - у нас в организации на них печатали матрицу газеты, для тех
кто воочую не видел сообщаю - она матовая, одна сторона шерохованная,
специально, чтобы краска приставала. В прицел такую ставить бесполезно. Т.е.
вопрос не такой уж и простой и весьма далек от удовлетворительного
решения при домашней технологии и ирония тут неоправдана. Поэтому, метод, предложенный автором, вполне имеет право на существование. Только
я не стал бы перегружать линиями нижнюю часть. Сделать совсем четко -
точности рук не хватит. Представляется целесообразным просто крест с
парой горизонтальных штрихов. Для ориентировки будет достаточно. С принтером было бы интересно, только на чем? Автору попробую порекомендовать следущую технологию: Не
вырезая кружок, чертим длинными линиями крест, далеко выходя за
габариты (так легче чертить равномерно). Чертим кружок. Чертим штрихи
совсем легкими линиями. Заклеиваем скотчем с двух сторон и обтачиваем.
Снимаем скотч. Центр заклеваем кружками скотча из -под дырокола. Его
снимем уже после вклейки. Промываем спиртом. Попробуйте чертить на стекле - может будет получше. Но с ним труднее.
Steel Shadow 06-06-2008 13:18
А если попробовать не чертить на стекле, а рисовать какой-нибудь краской?
Biolog .177 06-06-2008 15:40
quote: А если попробовать не чертить на стекле, а рисовать какой-нибудь краской?
Можно и так, только нарисовать волосинку, да ещё и прямую и равномерную на самом деле ооооооооочень трудно.
quote: Была мысль покрыть стело воском, провести линии иглой и травить плавиковой кислотой
И
опять всё те же грабли. !Проверено!: воск снимается очень неравномерно,
а, даже если микрослой воска останется- реакция не пойдёт (HF по жизни-
слабая кислота и с воском не реагирует, а его гидрофобность только
усугубляет дело). Само стекло в протравленных местах становится
равномерно- матовым. Тут уж проще процарапать .
