Химическое травление металлов

Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс
Источник : ПСР
Страницы:  [1]  2  3
Alex485
14-11-2010 19:23

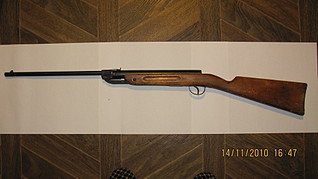

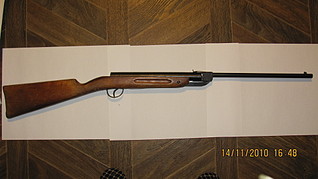

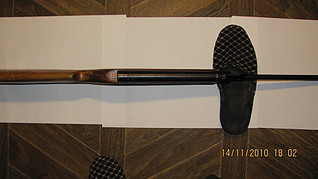

Не найдя описание винтовки ПСР, решил создать данную тему, т.к. это самая <неузнаваемая винтовка Ганзы> .

click for enlarge 1920 X 1077 335,6 Kb picture click for enlarge 1920 X 1077 343,3 Kb picture click for enlarge 1920 X 1077 312,1 Kb picture

ТТХ ПСР:
Калибр, мм...................... 4.5
Длинна, мм.......................985
Высота, мм.......................180
Ширина, мм........................36
Длинна ствола, мм................400
Диаметр ствола, мм.................14
Кол-во нарезов.................... 12 (правое направление)
Длинна прицельной линии, мм......360
Масса, кг........................2,1
Начальная скорость, м/с..........140
Усилие спуска, Н (кгс).10-15 (1,0-1,5)
Матерьял ложе.................. берёза

Пневматическая винтовка ПСР (Пневматическое Спортивное Ружье) выпускалась с 1934 по 1946 год с перерывом на время Великой Отечественной Войны. И является первой серийно выпускаемой пневматической винтовкой на Ижевском оружейном заводе. До воины винтовка выпукалась под названием "Спорт" и имела ложе с полупистолетной рукояткой, после войны на винтовку устанавливалось англиское ложе. Конструкция винтовки была позаимствована у германской винтовки <Диана 22> и немного упрощена, под станочный парк тех лет.
В 1946 году ПСР была немного усовершенствованна и выпускалась под названием ПСРМ (Пневматическое Спортивное Ружье Модернизированое). Отличия ПСР от ПСРМ незначительны, ТТХ схожи. Разница лишь в способе изготовления рычага взведения и узле крепления рычага взведения. У ПСР рычаг крепится к ствольной муфте винтами, а у ПСРМ данный узел не разъёмный. На ПСР рычаг изготавливался из цельного куска стали, фрезеровкой. А на ПСРМ рычаг гнули U-образно из 2х миллиметрового листа стали. Так же отличаются спусковые крючки, на ПСР он фрезеровался.
Фактически модернизация коснулась производства и не сказалась на эксплуатационных качествах изделия. В 55 году ПСРМ сново модернизировали и дали название ПСРМ 2-55, но это уже другая история...

click for enlarge 1920 X 1077 281,7 Kb picture

ПСР предназначалась для спортивной стрельбы на 10 метров пулями <Диаболо>, ДН, ДЦ и продавалась свободно.

Данная винтовка попала ко мне в 1998 году в качестве подарка на запчасти из рук её первого владельца. Внешне винтовка была не сильно потрёпанна и механика работала. Но: ствол был гнут на 5 градусов вверх. Со слов владельца, винтовку погнули дружинники в 1962 году за хулиганский поступок и с тех пор она пылилась в шкафу. Разобрав и поняв, что ничего от ПСР на ИЖ38 не подходит, решил вернуть старушку к жизни. Помогли мне в этом пресс, центра и микрометр. На весь процесс правки ствола у меня ушло всего то пол часа.
Конструкция винтовки невероятно проста и разборка винтовки дело не хитрое:

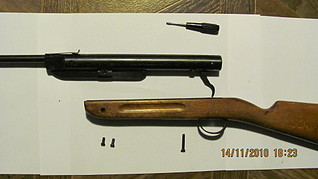

Откручиваем 3 винта крепещие ложе (два с боков и один передний у спусковой скобы).

click for enlarge 1920 X 1077 310,4 Kb picture

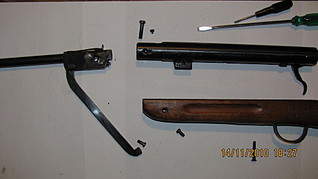

Отделяем ствол со ствольной муфтой и взводным рычагом, отвентив стопорный винт и винт оси ствольной муфты. Рычаг взвода так же можно отделить от ствольной муфты.

click for enlarge 1920 X 1077 325,7 Kb picture

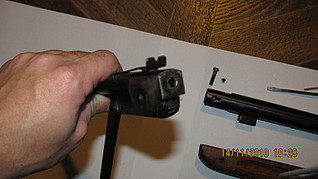

Ствол имеет латунный лайнер с 12 нарезами. Мушка на стволе крепится на <ласточкин хвост> и регулируется в горизонтальной плоскости. Целик так же крепится на ствольной муфте на <ласточкин хвост> и регулируется как в горизонтальной, так и вертикальной плоскости. Целик так же является крепежным элементом ствола к ствольной муфте (если снять целик то ствол легко вынимается из муфты). Герметизация перепуска осуществляется кожаной манжетой, расположенной на казенной части ствола. Защелка (ригель) ствольной муфты такая же как на МР-512 и для перелома ствола нужно лишь потянуть ствол вниз.

click for enlarge 1920 X 1077 363,1 Kb picture

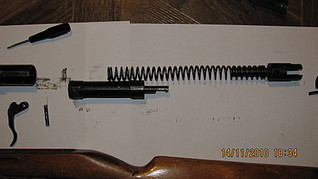

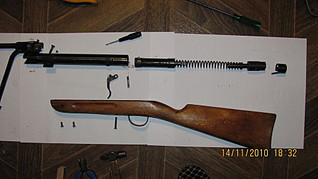

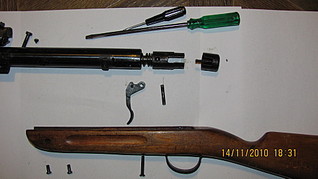

Выбиваем ось спускового крючка, после чего снимаем спусковой крючок и вынимаем тыльную крышку компрессора с пружиной спускового крючка. Проворачиваем колодку спускового механизма, что бы штифт колодки вышел из зацепления с цилиндром и вынимаем колодку (данную операцию проводить осторожно. Колодка находиться под напрежением боевой пружины.) Затем вынимаем пружину и поршень. Поршень <Диановской> конструкции с центральным зацепом и кожаной манжетой.

click for enlarge 1920 X 1077 358,6 Kb picture click for enlarge 1920 X 1077 393,1 Kb picture click for enlarge 1920 X 1077 357,5 Kb picture

Спусковой механизм состоит из двух деталей, спускового крючка и шептала, одетого на крючок. Со временем эти детали притераются и усилие спуска уменьшается, вплоть до самопроизвольных срывов поршня. Срывы поршня у меня были, при установки зверской пружины и вылечил я сей не приятный момент напильником, просто слегка снял глянец с шептала и с зацепа поршня.
Хочу отметить, что на моей винтовке манжета стоит родная, пробег её мне не известен, но думаю что не маленький и свою функцию она выполняет прекрасно на сегодняшний день. Родная пружина была севшей и заменена на стандартную пружину от ИЖ60 без урезания. С этой пружиной винтовка выдает 145м\с пулькой Гамо Хантер, что для старушки 46 года выпуска, совсем не плохо.
Сразу поделюсь опытом Апгрейда. Ставил я как то на ПСР усиленную пружину от 512 с толщиной проволоки 3.5мм. При заряжании взводной рычаг перещитывал рёбра пружине, возросло усилие взвода, а вот скорость не подросла значительно. С зверской пружиной ПСР выдала 168м\с полуграммом, но комфорта от стрельбы не было. С пружиной от 60-ки выстрел глухой <ПУХ> и никакого лязга металла, не смотря на отсутствие всяких прокладок между поршнем и пружиной.

ПСР прекрасна для плинка в том виде в котором задумывалась, а качество изготовления на очень высоком уровне, чего не скажешь о современных поделках ИЖмеха.

Planket
14-11-2010 20:27
Автор, во-первых спасибо за обзор, а во-вторых можно вопрос: процесс определения биения с помощью индикатора мне известен (и знаком тоже), а микрометром как? Второе: при использовании пресса, ствол винтовки зажатый в центрах, испытывает сильные нагрузки, следовательно поджатие центрами должно быть сильное; не испортило ли это дульную и казённую фаски? (лейнер ведь латунный).
Alex485
14-11-2010 20:42
Да измерял индикатором, сорри за каламбур. Ствол зажимается в центра не сильно, в центрах измеряем и находим изгиб. Далее под ствол кладутся подставки треугольной формы и давим на ствол между подставок, вся нагрузка на них. Ствол предварительно я залил водой и заморозил. Может это и не правельно, но это всё , что я мог сделать тогда, да и сейчас то же. С казной ничего не делал, а дульную фаску правил сверлом 4.7 на глубину 5мм. Сейчас я понимаю, что это варварство, но тогда это единственное, что я мог сделать.
После всех этих пыток ПСР уверенно попадает в пачку сигарет на 25 метров, что согласитесь, для старушки такого возраста совсем не плохо.

Planket
14-11-2010 21:45
quote:
Originally posted by Alex485:

Ствол зажимается в центра не сильно, в центрах измеряем и находим изгиб. Далее под ствол кладутся подставки треугольной формы и давим на ствол между подставок, вся нагрузка на них.



Спасибо.
ycb1
15-11-2010 00:19

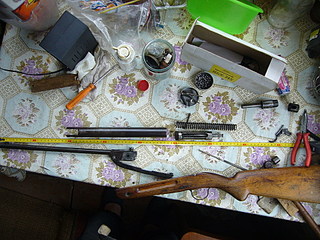

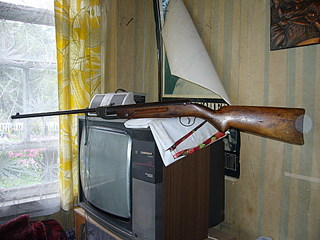

Была винтовка"спорт"у меня 1937г ,чуть ложе другое, а железо один в один.
click for enlarge 1920 X 1440 790,3 Kb picture
click for enlarge 1920 X 1440 693,9 Kb picture
Hunt116
30-11-2010 21:35
Приветствую. Нашел на чердаке разобраную винтовку ,нехватает ложа и поршня. В остальном вроде комплект. Вопрос:реально ли найти ложу, если подходит то от чего? и поршень "диановской конструкции" где найти или где купить?.Хочу восстановить винтовку, сохранность на 4,выпуск 1956 год. Ствол слегка погнут влево, но думаю это не смертельно.
Mixamarket
1-12-2010 08:07
quote:
Originally posted by Hunt116:

Вопрос:реально ли найти ложу, если подходит то от чего? и поршень "диановской конструкции" где найти или где купить?



Обратится в раздел "Купля-продажа пневматики". В заглавии темы так и написать "Куплю ложа и поршень для ПСР в Москве"
Hunt116
6-12-2010 09:27
Поршень нашелся, продолжаю поиск ложа. Интересно,подойдёт ли от других винтовок?
ECHO WAR
6-12-2010 10:23
У меня ПСРМ 2-55 1963 г.в. визуально ложе похожее. Я для своей где-то пол года искал. В купле-продаже мониторь, таких винтовок много на руках...
Lex_32
7-12-2010 09:33
Приветствую, я наоборот, в ложе псрм воткнул железо иж 22, коротковатое, под подростка-под них и задумывалось. В принципе могу продать комплектом.
Охотник за Тенью
22-2-2011 00:23
Действительно раритет! Александр а у Вас какого года винтовка?

quote:
Originally posted by Alex485:

ПСР предназначалась для спортивной стрельбы на 10 метров пулями <Диаболо>, ДН, ДЦ и продавалась свободно.



ещё стреляли дротиками, исключительно высокого качества, абсолютно несравнимыми с современными нарезоедами. Хочется конечно сказать что-нибудь плохое о дротиках но, нарезы говорят о их качестве)
Alex485
22-2-2011 18:41
У меня 1946 года выпуска, одна из последних партий. Потом уже ПСРМ выпускали до 55 года. Насчёт ранних дротиков, не знаю ничего. Не поподались, а сейчас в магазинах только нарезоеды
Mixamarket
22-2-2011 19:03
quote:
Originally posted by Alex485:

а сейчас в магазинах только нарезоеды



не...есть в пластиковом корпусе. Но пять-шесть выстрелов и они начинают вываливаться из ствола...об нарезы стираются, но главное их не портят
Alex485
22-2-2011 19:17
Не видел таких. Надо будет глянуть, что б дома из Ижей палить, понятно, что в винтовку Магнум класса дротики не стоит заряжать.
Balag
22-2-2011 19:19
Как то стрелял из такой...очень понравилось. Спасибо большое за интересный обзор
Alex485
22-2-2011 19:40
Да винтовка хороша в стрельбе. Характер у неё свой, не похожа она по ощущениям ни на Иж 22, ни на последующие поделки ИжМеха. Выстрел не громкий и очень, очень мягкий. Вот спуск бы регулируемый с предупреждением, цены бы ей не было. Умели раньше делать винтовки.
gogataras
28-5-2011 03:42
вот и у меня есть такая только без деревянного ложа в хорошем состоянии, подскажите за сколько её можно продать?
Mixamarket
28-5-2011 06:06
Данный раздел не предназначен для торговли. Для этого на форуме есть специальный раздел
kuny
4-6-2011 15:39

нашёл на даче!подскажите к чему туда приделали глушитель)и есть в нём 2 проблемы!1 сломан принцел между чем ловить надо..И главная проблема,когда заряжаю,т.е ломаю его всё ок,обратно закрываться нехочет(пересмотрел всё,нигде не цепляет а закрываться не хочет(закрываю только после откручивания ствола.

Alex485
4-6-2011 20:26
Такого хорошего года винтовка,1945...
К чему приделали модератор (глушителей на пневматике не бывает ), так сразу не скажешь. Либо резьбу на стволе нарезали, либо в натяг, а может и на стопорных винтах (должны быть видны с боку корпуса модератора.) Хотя нафиг он там нужен не понятно. Винтовка и так сама по себе не громкая, компресор маленький и разгонять пулю до световой скорости не в состоянии.
