Не так уж и ново. Это протектор казенной части ствола. Назначение. Изделие предназначено для защиты казённой части ствола изделий МР654, МР656 и МР661 (всех модификаций) от возможных повреждений вызванных как нарушением соосности выходного отверстия магазина и канала ствола, так и повышением энергтических характеристик оружия при его модернизации (особенно при переводе на воздух высокого давления) . Дополнительным преимуществом установки изделия можно считать возможность регулировки усилия прижатия прокладки ствола к торцу основной накопительной камеры магазина. Изделие может быть использовано для восстановления стволов казённая часть которых повреждена в процессе эксплуатации. Несоосность траектории движения шарика вылетающего из канала магазина с осью канала ствола в указанных изделиях с одной стороны вызвана конструктивными особенностями - наличием углубления в вехней части выходного канала магазина предназначенного для улавливания шарика отброшенного вниз после выстрела, а с другой стороны возможным низким качеством исполнения (геометрическое несовпадение осей указанных отверстий, повышенный люфт магазина и т. д .).
Fun654k 17-04-2011 09:34
sikth 17-04-2011 15:01
Господа я вот туту все размышлял да думал по поводу фторопласта...и пришел к выводу что он нетак хорош для ствольных прокладок как полиуретан!!! И решил сделать сам из полиуретана прокладку .
Изначально взял огромный кусман и на токарном выточил заготовки поменьше
С пормошью нехитрой париспособы для зажима в дрель на максимальных оборотах обтачиваем по размерам заготовку используя точильный камень средней зернистости .

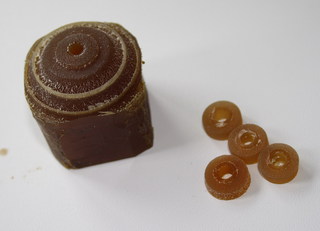

В итоге испортив одну заготовку (их у меня 5 осталось) со второго захода получаем вот такую прокладочку (вечную и упругую), есть один правда подводный камень .... Внутренний диаметр при сверлении надо ловить из за того что при прижиме магазина к прокладке происходит деформация прокладки и диаметр расточеный до 4.5 становиться меньше . Просто надо постепенно растачивать до тех пор пока шарик из магазина неначьнёт нормально проходить в ствол . Кстати прикол сверления есче в том что беря сверло 4.5 мы получаем в итоге гдето 4 . Тут дело либо в том что мало оборотов или просто полиуретан мягкий (в идеале в азоте остудить до состояния камня а потом точить) . Вот как то так .
schmidt 17-04-2011 15:38
Давно известно уже. Полиуретан вечен, фторопласт разбивается очень быстро.
Greg265 17-04-2011 18:07
Нормальные прокладки, главное размеры не пробухать.
chippolino2011 17-04-2011 20:09
Учитывая, что делалось вручную, очень даже неплохо.
UZ Mergan 17-04-2011 21:00
quote:Originally posted by sikth: есть один правда подводный камень .... Внутренний диаметр при сверлении надо ловить из за того что при прижиме магазина к прокладке происходит деформация прокладки и диаметр расточеный до 4.5 становиться меньше Вот как то так .
Для избежания подобного "недоразумения" я подскажу один маленький секрет. Для "доводки" нужной геометрии и диаметра внутр. отверстия, я использую нагретый хвостовик сверла 4,2мм, проплавляю приготовленное до этого отверстие, остужаю не снимая водой и на нем же обрезаю облой...вот как то так... удачи
UZ Mergan 17-04-2011 21:10
От чего полиуретан брали?? Если не секрет
sikth 17-04-2011 21:58
А полиуретан знакомый с завода военного принес ...попрошу его есче принести вдруг повезет .)))
Defender88 17-04-2011 22:58
В любой обувной мастерской много обрезков бывает, надо немного, дадут за так, не в первой, дак в третьей.
sikth 17-04-2011 23:14
У них в обувной мягкий слишком , да и кусочки маленькие ((( а у меня кусок твердый относительно точиться прелестно (видимо марка полиуретана другая) . Доступ к фторопласту имею свободный (всмысле поточить поэксперементировать) да только г оно и в африке г. У нас фторопласт на заводе только для одноразовых уплотнений используют (зато в оброботке на токарке просто пестня!!за час можно наклепать штук 50). А полиуретана нетак то просто достать ,потому как его на сайлент блоки порасташили местные автолюбители ...полиуретан форева маст хев !!!
Maks1988 18-04-2011 16:19

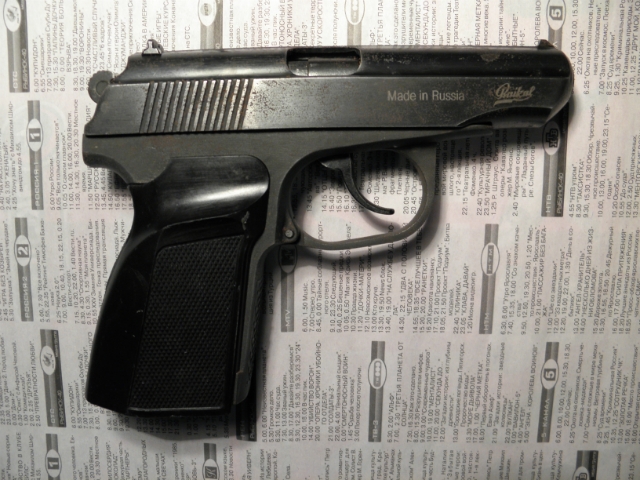

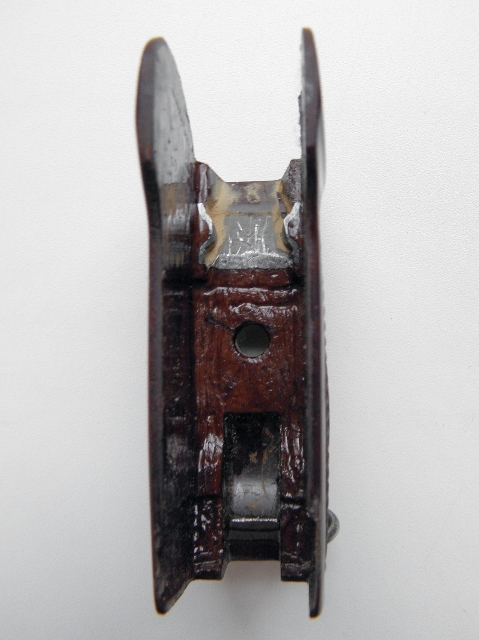

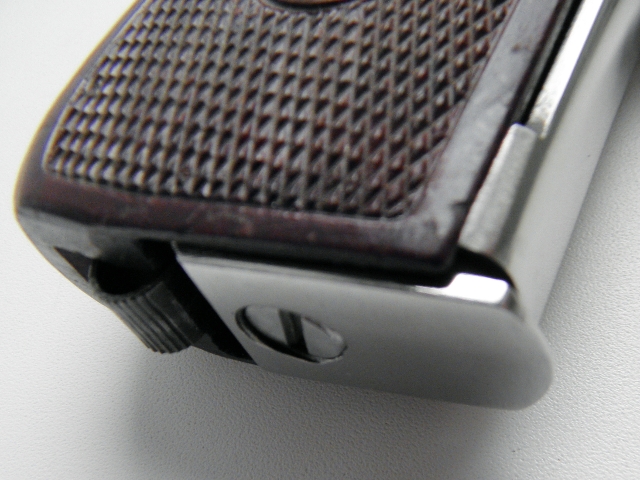

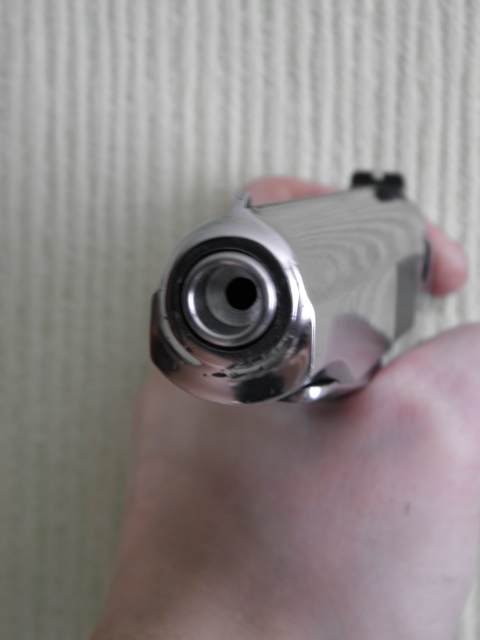

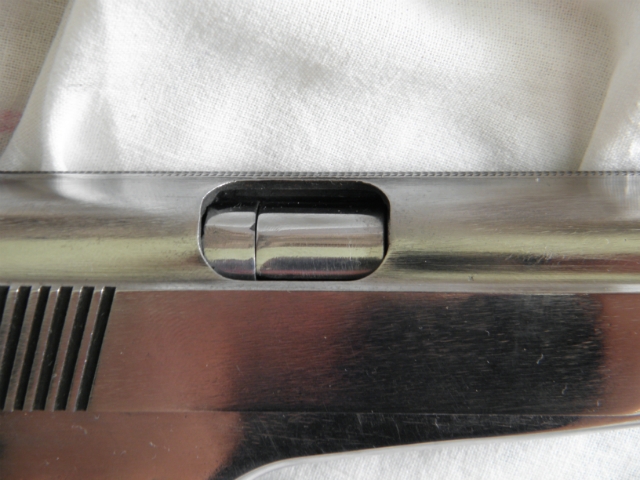

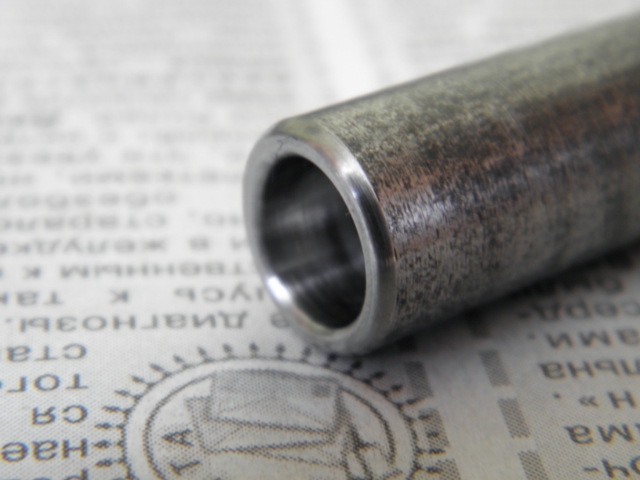

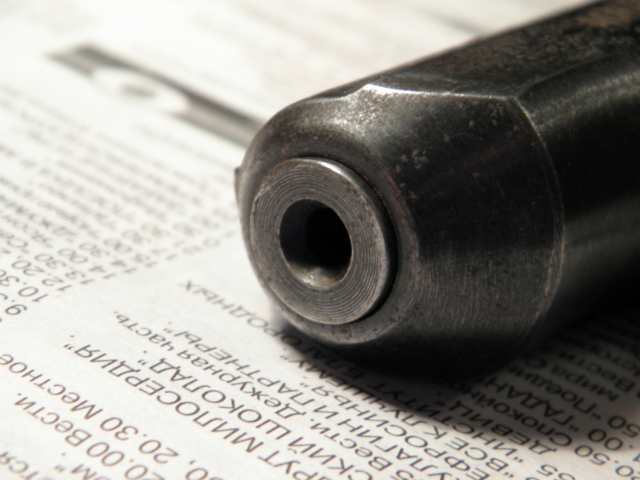

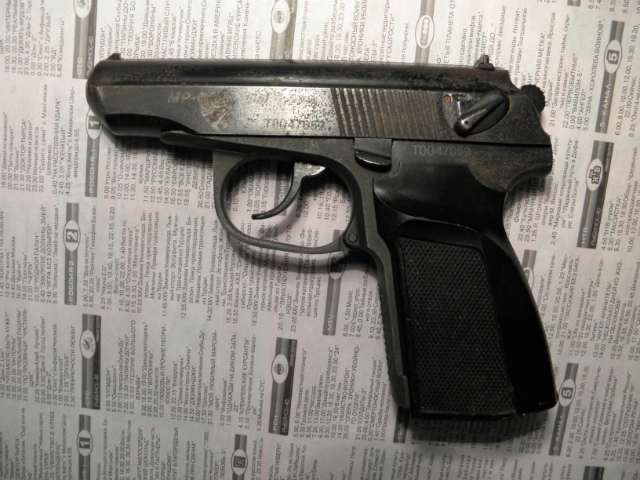

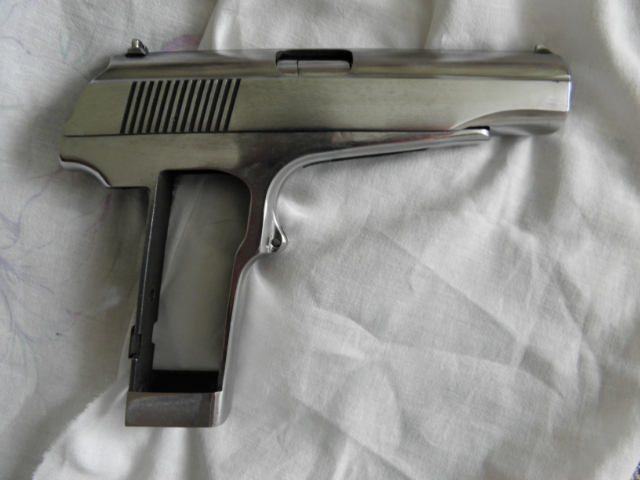

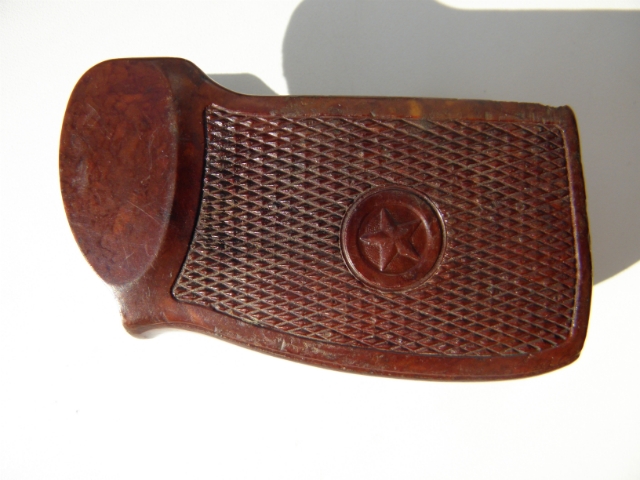

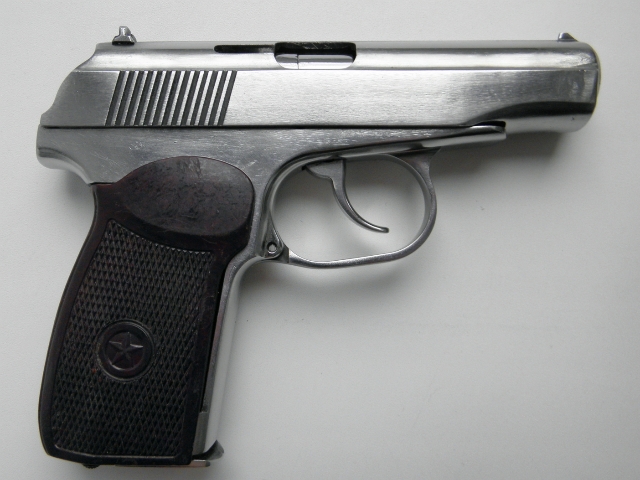

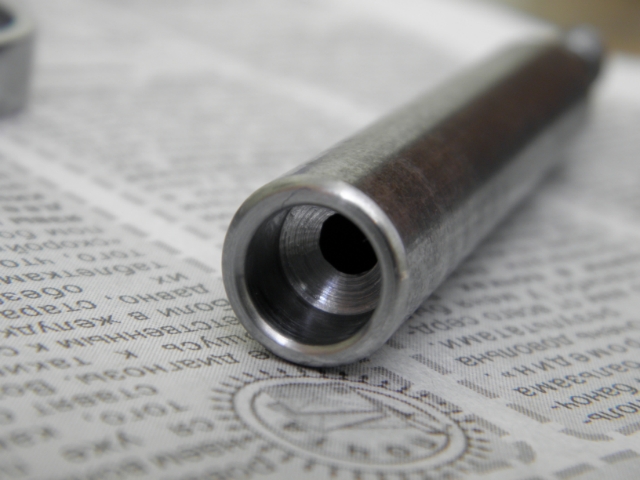

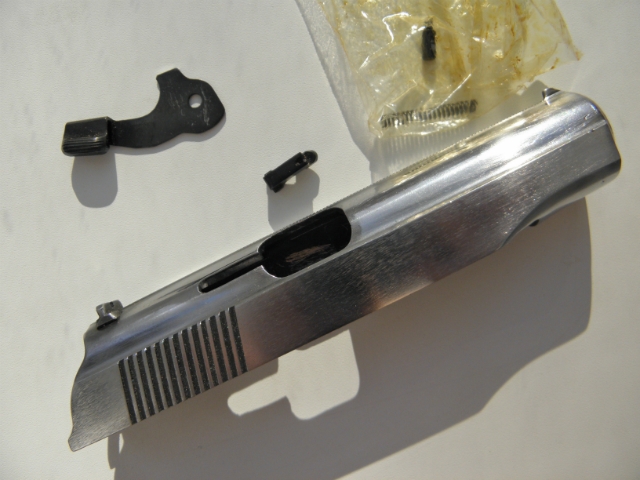

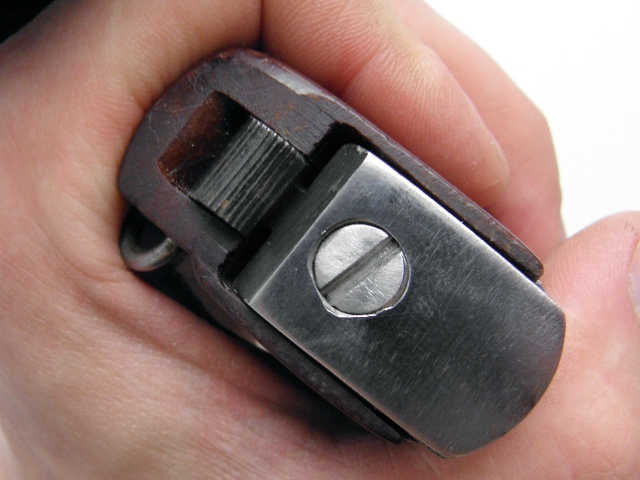

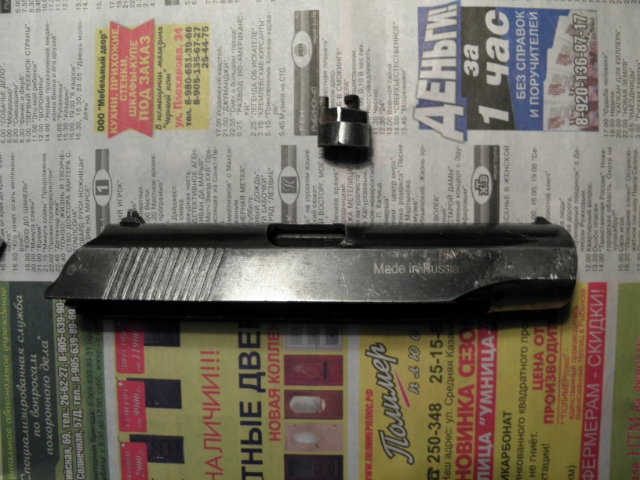

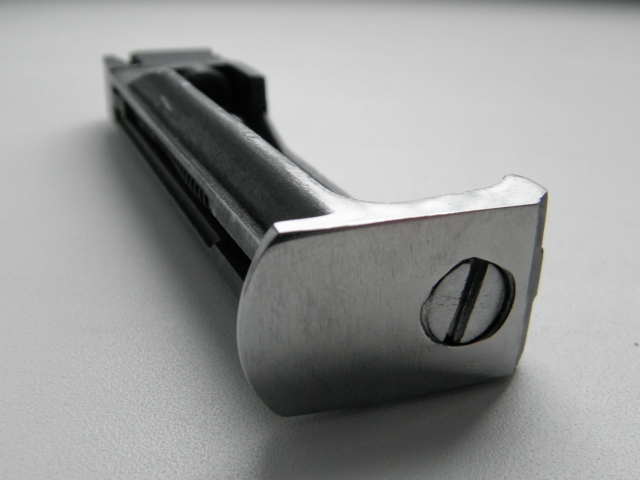

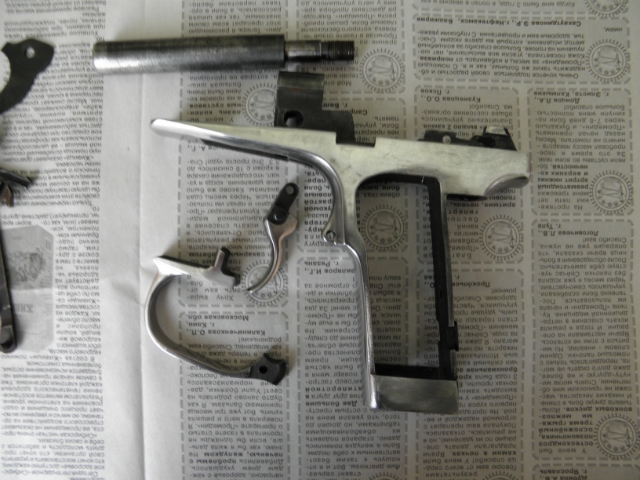

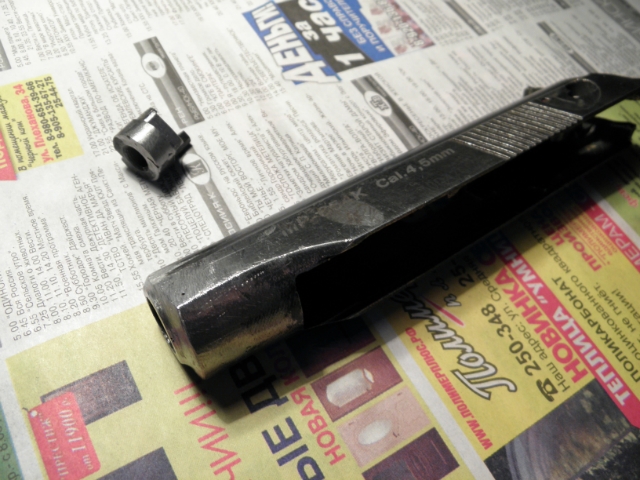

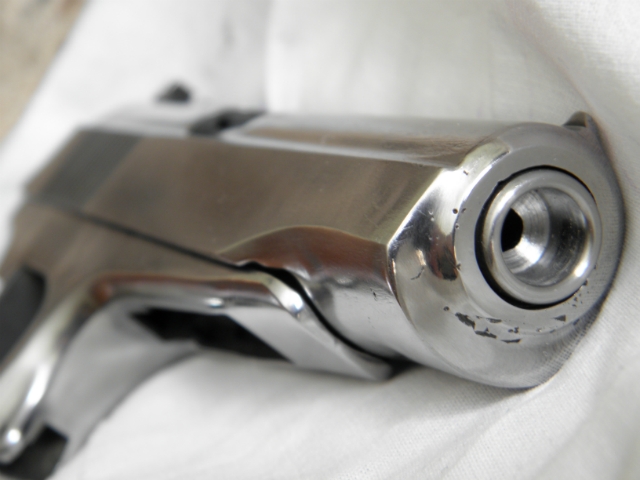

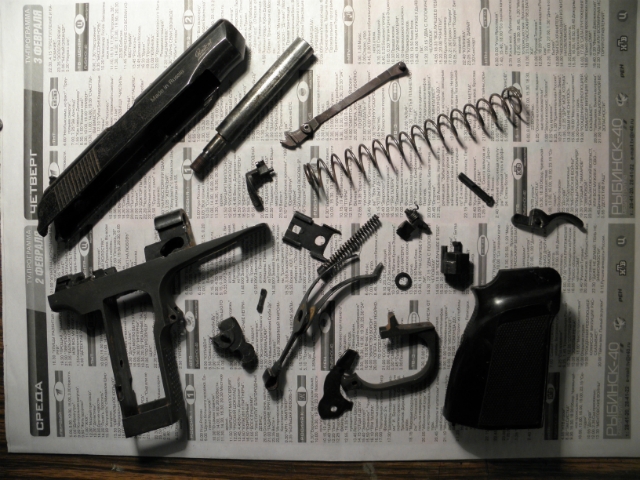

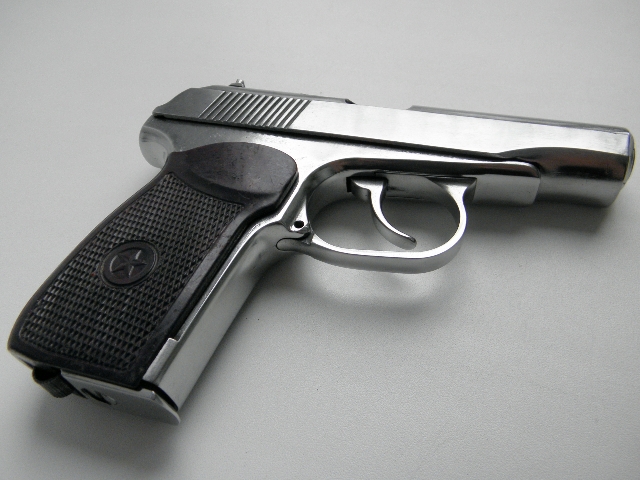

Отмечусь в теме. Прошу сильно не пинать, ибо первая проба пера. До модернизации: Полирнул и немного сточил спусковую скобу и спусковой крючок: Рассверлил ствол под 9мм, снял фаску: Наварил гайку и бороду на затворе: Полирнул: Борода получилась к сожалению с порами, но после воронения их можно без труда удалить: ПМская текстолитовая рукоять: В затворе сделал проточку под выбрасыватель, и "дутая" затворная задержка от ПМ: Подогнал рукоятку ПМ под рамку, обточил магазин. Осталось только заворонить, и пистолет готов.
chippolino2011 18-04-2011 18:40
Чем варили бороду? Полуавтоматом или нет?
Maks1988 18-04-2011 22:39
Первая попытка-пытался наварить электродом,не получилось, вторая-полуавтоматом
Мираж 19-04-2011 08:10
quote:Originally posted by Maks1988: Отмечусь в теме. Прошу сильно не пинать, ибо первая проба пера. До модернизации:
При таком наружном состоянии (до модернизации) какое сейчас состояние самого канала ствола? Вы же (как видно из фото) ограничились только лишь рассверливанием "под 9 мм". Сам ствол не меняли на гладкий? Как основные ТТХ после модернизации. Или был только "внешний АП под ПМ" ?
chippolino2011 19-04-2011 16:38
На мой неискушенный и неопытный взгляд, надо немного довести грани затвора на дульном срезе, там где наваривалась борода. Может это снимок такой, но имхо, нечеткие они.
АК74 19-04-2011 17:42
Хорошо, красиво получилось! Теперь заворонить и будет вообще красавец. Если не ошибаюсь, между рамкой и рукояткой осталась небольшая щель? З.Ы.: Сегодня с другом выбирали ему мр654к, попался с "газовым" затвором, но зато с вырезом под выбрасыватель! Повезло в этом плане. Рукоятки на них теперь стали делать цветом ближе к коричневому, и на ощупь более приятные чем старые черные. Пистолет 2011 года выпуска.
Mihalych.ja 19-04-2011 18:22
quote:Originally posted by АК74: Сегодня с другом выбирали ему мр654к, попался с "газовым" затвором, но зато с вырезом под выбрасыватель! Повезло в этом плане. Рукоятки на них теперь стали делать цветом ближе к коричневому, и на ощупь более приятные чем старые черные. Пистолет 2011 года выпуска.
Если не трудно, фото в студию!
