AL3
28-08-2007 16:27
Вот что получилось!
click for enlarge 1200 X 305  66.8 Kb picture

caid
28-08-2007 17:30
по подробней по кускам можно фоты ? То что воткнуто с переди, туда баллончик вставляется или где то резик есть ? от чего клапан ?
AL3
28-08-2007 17:45
Спереди вкручена трубка по которой перемещается ударник который при выстреле бьет по штоку клапана!
За основу была взята эта статья с небольшими своими додумками. http://forum.guns.ru/forummessage/3/082722.html

254 x 139

jaan
28-08-2007 19:10
балончик в прикладе?
и ТТХ выложи.
AL3
28-08-2007 19:31
Да баллончик в прикладе на 70 грамм СО2. материал нержавейка.

По характеристикам:
220м/с пулькой 0.51гр.
Потом мощность была снижена до 175 м/с дабы не нарушать закона-
Мерил вот этим хроном.

click for enlarge 1200 X 221  51.7 Kb picture

nAxAH
28-08-2007 20:57
вах какой правильный
AA*
28-08-2007 21:47
Поздравляю!
Приятно что мои идеи кому нибудь пригодились......


В той статье самые приблизительные данные...(устар.)......

Я сделал таких 3 штуки ,,,, 2 последние переведены на воздух... (280 кп10,5, 320 гпм 20 выстрелов ( типа плато)с 120 см3 баллона.....
конструевина очень приятная......

кстати от первого экземпляра до 3го очень существенно отличается конструкция.... у последней усм правильный ИМХО .... + немного не так реализована накопительная камера (на резинках)...

На мой взгляд глядя на разные конструкции (делал и так и эдак для 60ки) эта самая приятная ИМХО по развесовке в нержавеющем варианте.... если резик спереди - простор для моделирования шире ..... но эта приятна.....

А вообще чувства (сделал одну и вторую сделать не проблнма....) у меня так было... тока у меня все уперлось в станочный парк... нету.....

А вообще ... мои поздравления!!!

AA*
28-08-2007 22:08
Кстати первая настреляла уже за 15 тыс.... в со2 без моего вмешательства... вот вам и пожалста..... нержавейка рулит........ ( она правда в другом городе у брата...... если удастся положу фотки).......
AL3
28-08-2007 22:15
Спасибо!!! Усм я тоже вроде правильный сделал взял штатный и просто развернул думаю так очень надежно получилось
click for enlarge 800 X 505 118.9 Kb picture
AL3
28-08-2007 22:19

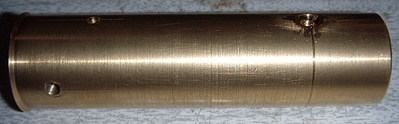

А вот дозатор я решил делать цельно точенный объемом 12см/куб
click for enlarge 608 X 189  33.7 Kb picture
AA*
28-08-2007 23:12
quote:
А вот дозатор я решил делать цельно точенный объемом 12см/куб


Логично... у меня во второй серии передней пробки не было, но токарь долго ругался ... сложно в изготовлении ... в итоге вернулся к пробкам с резинками.......

жалко сейчас нет выхода к ст. парку.... в той (этой ) конструкции хорошо то, что ни чего не надо практичски выпиливать самому.... тока УСМ....

А может Вам киты начать монстырить .... по моему удачная конструкция для СО2... а там глядиш и ВВД.....

Хотя держал в руках Шакилку (личную его)... Вещ! технологичная и легкая.... Но не для СО2....

В СО2 поле непаханное для китов.....

AL3
28-08-2007 23:25
quote:
А может Вам киты начать монстырить .... по моему удачная конструкция для СО2... а там глядиш и ВВД...

Да это не бизнес а для души пока для души получаешь удовольствие а как только начинаешь за это получать деньги от этого перестаешь получать удовольствие.

Да и цельный надежней дырок меньше Чертежик дозатора


click for enlarge 1054 X 544  27.8 Kb picture

rabe
29-08-2007 12:13
quote:
Originally posted by AA*:

Приятно что мои идеи кому нибудь пригодились......


а я тоже по Вашим эскизикам ижика на CO перевел
правда клапан из капролона
а по скорости почти всё в точь-точь как у AL3
т.е. 220 мс пулькой 0.48гр. при перепуске 3.2


quote:
Originally posted by AA*:

2 последние переведены на воздух... (280 кп10,5, 320 гпм 20 выстрелов ( типа плато)с 120 см3 баллона.....
конструевина очень приятная


Странно а у меня с Вашей винтовки вышло типа плато 40 выстрелов
290 кп10,5


AA*
29-08-2007 21:24
quote:
Странно а у меня с Вашей винтовки вышло типа плато 40 выстрелов
290 кп10,5

Эта та что у Ромы была?, так там и компоновка другая, и балончег на 200+ см3 и клапан другой ...(кстате эта что у вас по конструкции самая надежная (не считая заправки , которая легко устранима...)... а так проще наверное не бывает..... тут такое дело ... там почти редухтар :-) т.е. схема - при выстреле берет воздух тока из накопительной камеры... + ограничение свободного хода штока клапана (механическое)... в итоге можно взять любые пружины и баловаться настройками.....


Кстати у моего БЫВШЕГО знакомого лежит такая же(баллон под стволом 150см3) (по моим чертежам) не доделанная , без дела.... он плохо совместил баллон при сварке и теперь он смотрит на 1,5 см в сторону... он ее закинул и все.... но все держит она уже опробована на СО2..... если кому нада (думаю тыши за 3 отдаст.... все... может быть когда из еб..ного запоя выйдет КАЗЁЛ !.... я с ним связываться не хочу просто железо жалко..... казел ребенка нажил, и позволяет себе забухивать на неделю.. сука.. дите чем виноват...

ПРОСТИТЕ ЗА ОФФ .... !!! ( To Schacil - Рома это Вовка что был со мной на пострелухах....)


Вобщем простите за ОФФ накипело, по существу... Хорошо когда железо работает как нам хочется!

rabe
30-08-2007 13:12
quote:
Originally posted by AA*:

там почти редухтар :-) т.е. схема - при выстреле берет воздух тока из накопительной камеры... + ограничение свободного хода штока клапана (механическое)... в итоге можно взять любые пружины и баловаться настройками.


да видел, уже разбирал

под шток попала какая-то пластиковая стружка
предположительно от перепуска.

конструкция проста как 3 рубля.

Накачиваю до 190 насосом.

Перепуск переделал, пулька уже не проваливается
осталось победить заправочный.
наверно на локтайт посажу.

AL3
30-08-2007 15:02
Есть идея переделать клапан с конуса на тарельчатый где-то читал, что он самый быстрый.
rabe
30-08-2007 15:13
материал клапана?
AL3
30-08-2007 16:43
Сейчас клапан сделан так:
click for enlarge 866 X 541  29.7 Kb picture
AL3
30-08-2007 16:44
А хочу сделать так:
288 x 228

vital
31-08-2007 15:26
2AL3:
молодец, хорошая машинка получилась. У меня, надеюсь, тоже получится.
ИЖ-60 покупал специально для переделок в феврале, до этого месяца два думал, чертил. Так получилось, что в семье произошло горе - в автомобильной аварии погибла мать. Вот ИЖик мне очень помог, пневматика для меня хобби и это тогда была единственная возможность хоть как-то отвлечься.
Ну в результате всех экспериментов, пришел к выводу, что такой вариант компановки наиболее удобен и проще. Только я взял за основу клапан от МР-651 и пока питание от 12г баллонов. В последнем варианте у меня тоже накопитель 12 кубиков.
Первый отстрел меня вполне устроил, получилось 24 выстрела с 12г СО2, но нужна настройка и доводка. Нужно ложе. А времени маловато свободного. Но будем надеяться на лучшее.
Кстати, хочу поблагодарить:
- АГМ - он помог мне с частью деталей для первого варианта, к сожалению первая модель оказалась не очень удобной;
- Деструктора, который помог с окончательным вариантом.

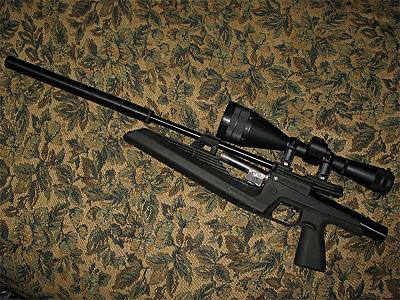

Попробую прикрепить фото, напомню, что детали ПОСЛЕ ПЕРВОЙ СБОРКИ СО СЛЕДАМИ МОЕЙ ОБРАБОТКИ и экспериментами по воронению, опять же ложа пока нет, строго не судите.

click for enlarge 800 X 600 122.7 Kb picture
Видеоролики
сборка разборка иж60ИЖ (МР)-61Пневматическая винтовка ИЖ 61.AVI
Самые новые добавления в архив GORILLA
Электронная мишень
Чем все таки смазывать цилиндр.
Атаман Маэстро 5.5.
Джокер - коаксиальный пистолет до 3 дж.
Похожие темы Вечная тема или снова КИТ ИЖ 60 РСР.
ИЖ-60 Разрешите похвалиться
Вечная тема или снова КИТ ИЖ60 РСР. Дубль 2.
ИЖ-60-РСР с колбой 0,74 л
Ложе на Иж 61
